(CX800) - CRAWLER EXCAVATOR TIER 3 (NA) (3/06-12/08)
/
(08) - HYDRAULICS
/

(08-014-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (WITH VALVE, PRESSURE RELIEF)

Запчасти Case CX800 (08-014-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (WITH VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

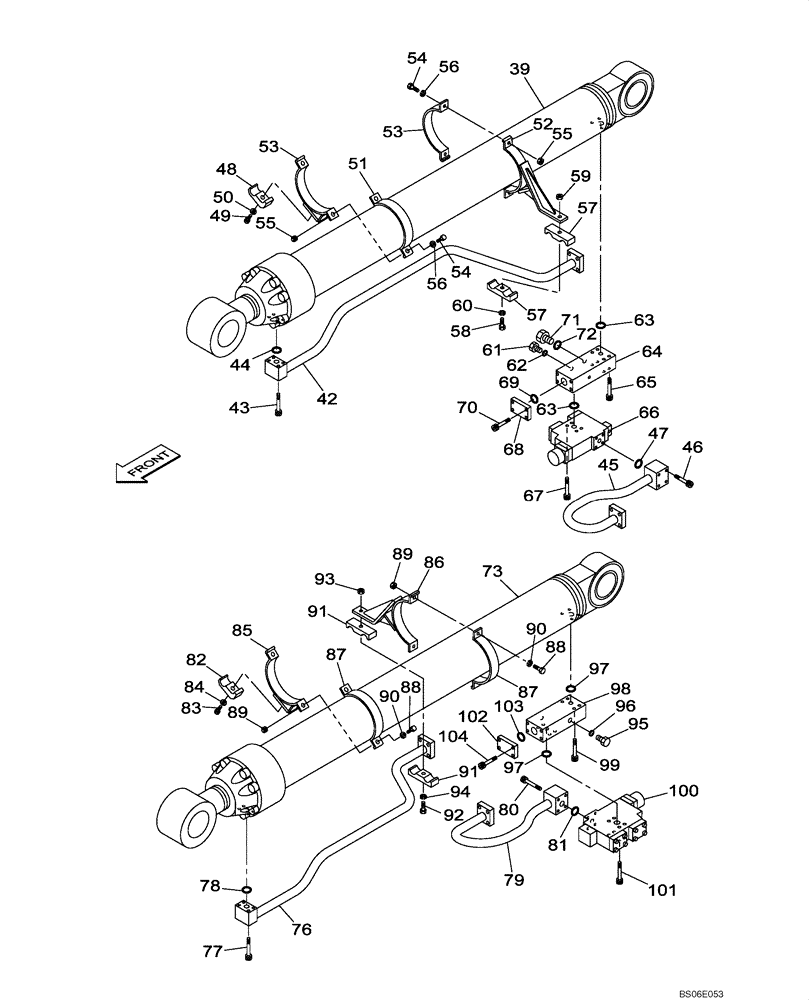

Схема запчастей Case CX800 - (08-014-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (WITH VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
97
69
100
55
54
49
66
84
46
89
39
101
73
63
92
94
53
50
104
59
55
67
65
45
72
96
103
93
102
56
43
97
70
76
58
71
90
64
48
91
52
88
47
42
85
57
56
44
82
57
87
60
78
61
81
89
54
83
87
91
53
77
62
90
99
86
68
79
80
88
63
51
98
95

№

Артикул

Название

Примечание

Количество

39

KUV10380

HYDRAULIC CYLINDER

Arm, Right Hand; See Figure 08-302-00 01

1шт.

42

KUV0255

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

43

162030A1

BOLT,Hex Skt Hd

4шт.

44

154589A1

O-RING

1шт.

45

KUV0254

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

46

162030A1

BOLT,Hex Skt Hd

4шт.

47

164450A1

O-RING

1шт.

48

162035A1

CLAMP

1шт.

49

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

1шт.

50

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

1шт.

51

KUV0260

CLAMP

1шт.

52

KUV0259

CLAMP

1шт.

53

KUV0261

CLAMP

2шт.

54

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

4шт.

55

829-1412

NUT,M12, Cl 10.9

4шт.

56

183-112VR

SPRING WASHER

SW 12

4шт.

57

KUV0264

CLAMP

2шт.

58

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

1шт.

59

829-1416

NUT,M16, Cl 10

1шт.

60

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

1шт.

61

159002A1

PLUG

Incl. 62

1шт.

62

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

63

164450A1

O-RING

2шт.

64

KUV0258

JUNCTION BOX

1шт.

65

862-14090

HEX SOC SCREW,M14 x 90mm, Cl 12.9

4шт.

66

KUV0266

VALVE

See Figure 08-400-00 01

1шт.

67

162030A1

BOLT,Hex Skt Hd

4шт.

68

KUP0009

FLANGE

1шт.

69

164450A1

O-RING

1шт.

70

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

M14 x 45

4шт.

71

153105A1

PLUG

Incl. 62

1шт.

72

154475A1

O-RING

1шт.

73

KUV10380

HYDRAULIC CYLINDER

Arm, Left Hand; See Figure 08-302-00 01

1шт.

76

KUV0257

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

77

162030A1

BOLT,Hex Skt Hd

4шт.

78

154589A1

O-RING

1шт.

79

KUV0256

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

80

162030A1

BOLT,Hex Skt Hd

4шт.

81

164450A1

O-RING

1шт.

82

162035A1

CLAMP

1шт.

83

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

1шт.

84

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

1шт.

85

KUV0260

CLAMP

1шт.

86

KUV0259

CLAMP

1шт.

87

KUV0261

CLAMP

2шт.

88

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

4шт.

89

829-1412

NUT,M12, Cl 10.9

4шт.

90

183-112VR

SPRING WASHER

SW 12

4шт.

91

KUV0264

CLAMP

2шт.

92

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

1шт.

93

829-1416

NUT,M16, Cl 10

1шт.

94

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

1шт.

95

159002A1

PLUG

Incl. 96

1шт.

96

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

97

164450A1

O-RING

2шт.

98

KUV0258

JUNCTION BOX

1шт.

99

862-14090

HEX SOC SCREW,M14 x 90mm, Cl 12.9

4шт.

100

KUV0266

VALVE

See Figure 08-400-00 01

1шт.

101

162030A1

BOLT,Hex Skt Hd

4шт.

102

KUP0009

FLANGE

1шт.

103

164450A1

O-RING

1шт.

104

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

M14 x 45

4шт.

Выбрано товаров: 62
