(09-203-00[01]) - LUBRICATION CIRCUIT - DIPPER (3.60 M)

Запчасти Case CX800 (09-203-00[01]) - LUBRICATION CIRCUIT - DIPPER (3.60 M) (09) - CHASSIS

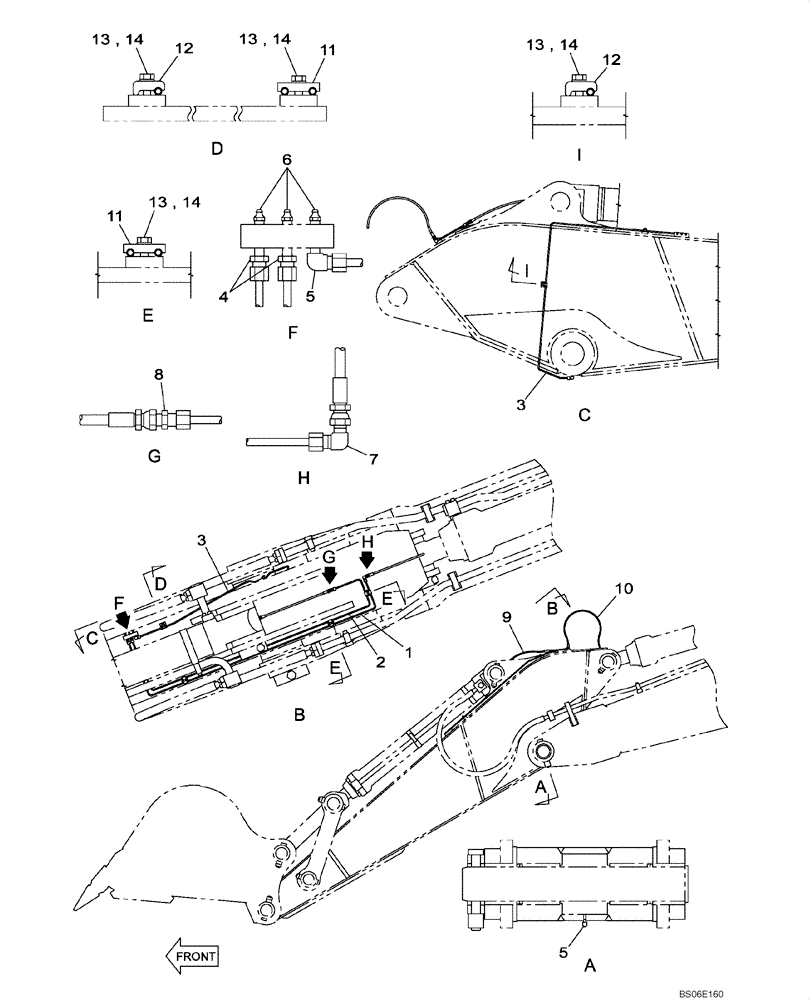

Схема запчастей Case CX800 - (09-203-00[01]) - LUBRICATION CIRCUIT - DIPPER (3.60 M) (09) - CHASSIS
13
14
5
1
14
5
9
13
11
11
8
3
10
6
13
13
14
12
14
4
7
12
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV0248

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KUV0249

HYD TUBE,6 mm ID x 8 mm OD

1шт.

3

KUV0101

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

152599A1

MULTIPOLE CONNECTOR

2шт.

5

152627A1

ELBOW

2шт.

6

153630A1

LUBE NIPPLE

3шт.

7

153695A1

ELBOW

1шт.

8

152032A1

UNION

1шт.

9

KTJ0987

HOSE

650 mm

1шт.

10

KRJ2876

HOSE,1100.00 mm

1шт.

11

KUV10450

CLAMP

3шт.

12

168377A1

CLAMP

3шт.

13

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

5шт.

14

153081A1

WASHER

W M8

5шт.
