(09-103-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (8.40 M)

Запчасти Case CX800 (09-103-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (8.40 M) (09) - CHASSIS

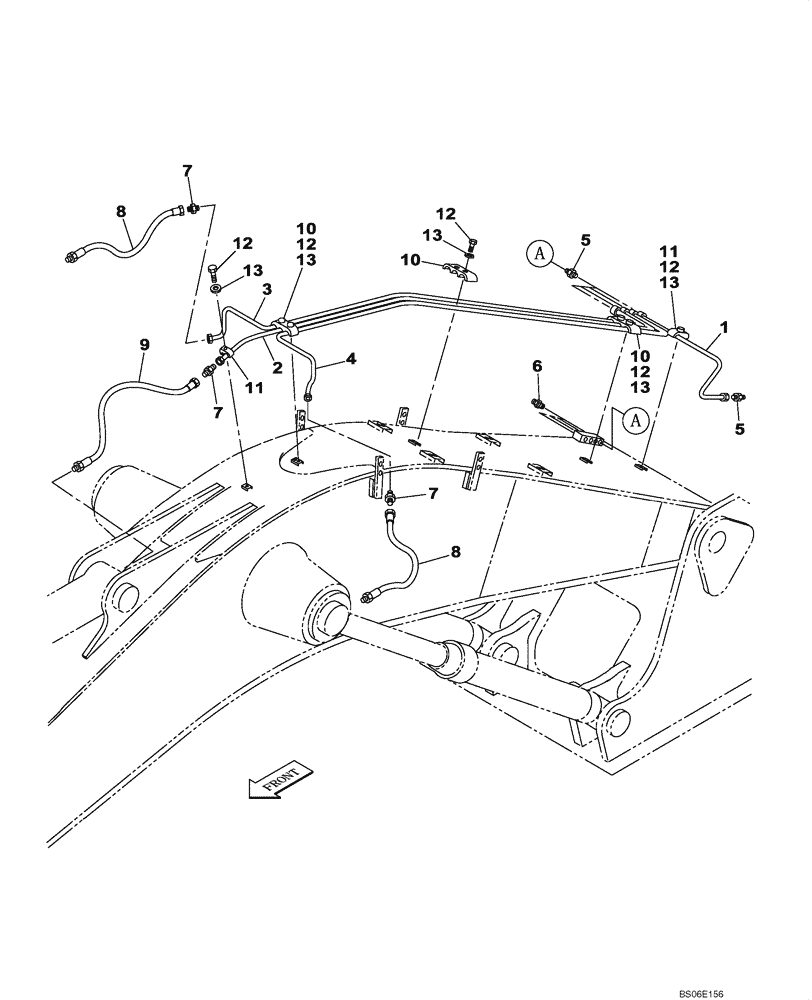

Схема запчастей Case CX800 - (09-103-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (8.40 M) (09) - CHASSIS
13
11
12
3
1
12
5
12
7
13
7
11
6
4
13
9
13
7
10
8
5
12
10
2
13
8
10
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV10230

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KUV10460

HYD TUBE,6 mm ID x 8 mm OD

1шт.

3

KUV0097

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

KUV0098

HYD TUBE,6 mm ID x 8 mm OD

1шт.

5

152599A1

MULTIPOLE CONNECTOR

5шт.

6

153630A1

LUBE NIPPLE

4шт.

7

152032A1

UNION

3шт.

8

152432A1

HOSE,6.3mm ID x 770mm L

2шт.

9

KRJ2876

HOSE,1100.00 mm

1шт.

10

KHV0340

CLAMP

3шт.

11

168377A1

CLAMP

2шт.

12

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

8шт.

13

153081A1

WASHER

W M8

8шт.
