(09-029-00[01]) - OPERATORS COMPARTMENT - HAND CONTROL ARM, RIGHT

Запчасти Case CX800 (09-029-00[01]) - OPERATORS COMPARTMENT - HAND CONTROL ARM, RIGHT (09) - CHASSIS

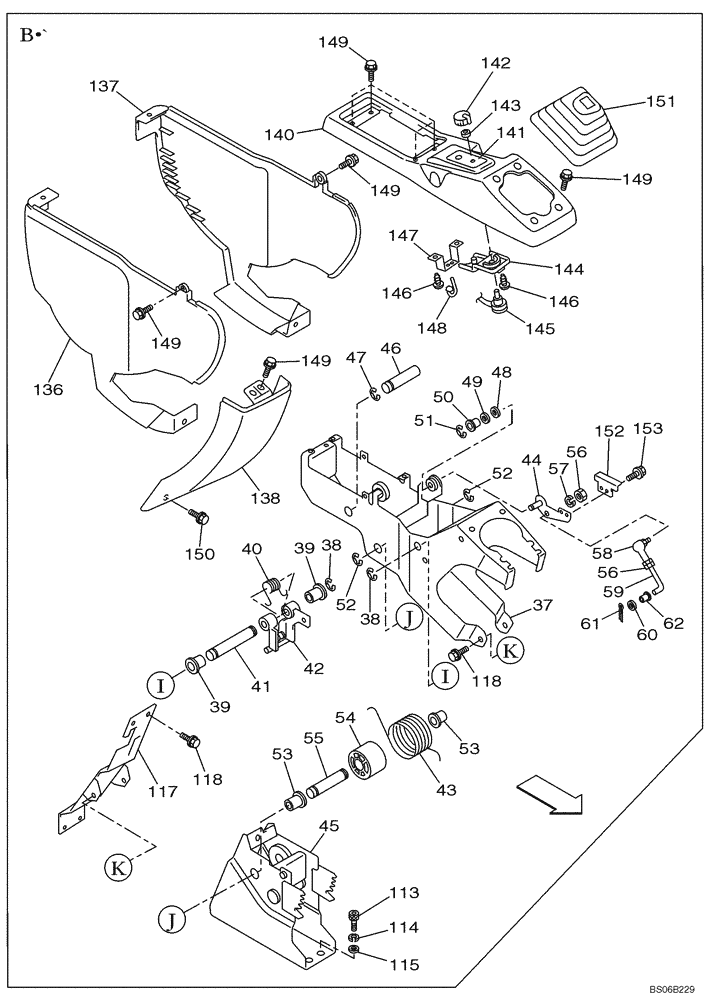

Схема запчастей Case CX800 - (09-029-00[01]) - OPERATORS COMPARTMENT - HAND CONTROL ARM, RIGHT (09) - CHASSIS
142
138
137
143
51
48
114
52
136
149
40
39
152
115
52
56
57
53
149
41
146
55
146
44
149
149
38
145
53
46
42
43
149
148
113
54
56
117
62
38
47
144
140
150
49
59
50
151
58
118
45
153
141
37
118
147
39
60
61
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

37

KHN2248

FRAME

1шт.

38

KHN2270

LOCKING RING

2шт.

39

KHN2249

BUSHING

2шт.

40

KHN2340

SPRING

1шт.

41

KHN2250

PIN

1шт.

42

KHN2275

TRIGGER

1шт.

43

KHN2277

SPRING

1шт.

44

KHN2273

LEVER

1шт.

45

KHN2246

FRAME

1шт.

46

KHN2266

PIN

1шт.

47

KHN2397

LOCKING RING

1шт.

48

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

49

157560A1

WAVE WASHER

1шт.

50

KHN2279

BUSHING

1шт.

51

KHN2269

LOCKING RING

1шт.

52

KHN2272

LOCKING RING

2шт.

53

KHN2261

BUSHING

2шт.

54

KHN2401

SPACER

1шт.

55

KHN2259

PIN

1шт.

56

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

57

183-106VR

SPRING WASHER

W6

1шт.

58

150054A1

BALL JOINT

1шт.

59

KHN2260

THREADED ROD

1шт.

60

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

61

733-1616

COTTER PIN,M1.6 x 16

1шт.

62

KHN2251

BUSHING

1шт.

113

KHJ1641

BOLT,Hex Skt Hd

M10

4шт.

114

892-11010

LOCK WASHER,M10

4шт.

115

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

117

KHN2274

BRACKET

1шт.

118

166350A1

BOLT

M8 x 20

4шт.

136

KHN3580

PADDING

1шт.

137

KHN3581

PADDING

1шт.

138

KHN3575

PADDING

1шт.

139

KHN3571

COVER

1шт.

140

KHR2754

DECAL

1шт.

141

KHR2750

KNOB

1шт.

142

KHR2741

PACKING

1шт.

143

KHR2951

COVER

1шт.

145

KHR2751

SWITCH

THROTTLE VOLUME

1шт.

146

161856A1

SCREW,M4 x 1.41

M4 x 1.41

3шт.

147

KHR2955

BRACKET

1шт.

148

150067A1

MOUNTING CLIP

1шт.

149

KHN2132

BOLT,Hex Flg Hd, M6 x 16

M6 x 16

14шт.

150

KHN2367

BOLT

M6 x 25

2шт.

151

KHN3680

BELLOWS

1шт.

152

KHN3584

BRACKET, SUPPORTING

1шт.

153

KHN2131

BOLT

M6 x 12

2шт.
