(02-011-02[01]) - CYLINDER HEAD

Запчасти Case CX800 (02-011-02[01]) - CYLINDER HEAD (02) - ENGINE

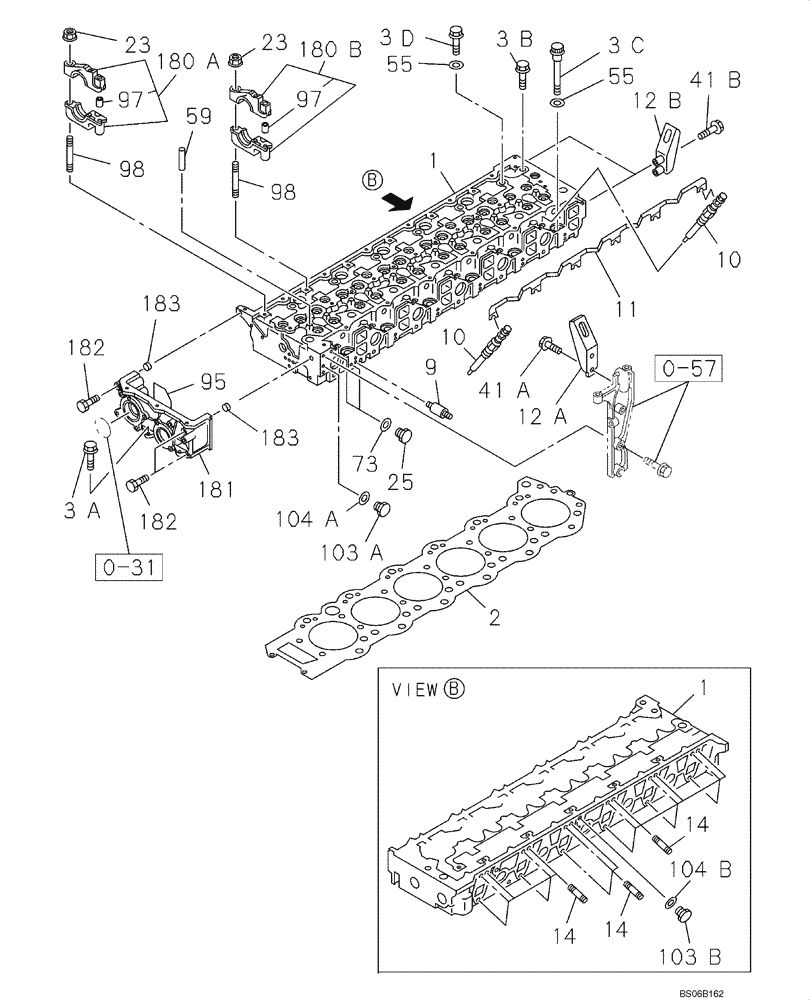

Схема запчастей Case CX800 - (02-011-02[01]) - CYLINDER HEAD (02) - ENGINE
182
95
3d
181
9
97
14
12a
103b
55
98
3a
14
14
10
41a
12b
11
14
25
0-57
104b
103b
0-31
104a
59
55
3c
10
182
98
3b
183
73
104b
1
41b
23
2
14
14
23
1
97
103a
180a
180b
183
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0-31

REF

INSTRUCTION

See Figure 02-031-01 01

1шт.

1

87384327

CYLINDER HEAD

See Figure 02-011-01 01

1шт.

2

288543A1

GASKET

1шт.

3a

87577258

SPECIAL BOLT

M10 x 35; Replaces 288544A1

2шт.

3b

288545A1

SPECIAL BOLT

M12 x 120

1шт.

3c

288546A1

SPECIAL BOLT

M18 x 115

6шт.

3d

288547A1

SPECIAL BOLT

M18 x 159

20шт.

9

288554A1

STUD

M10 x 13 - M10 x 17 L65

12шт.

10

288874A1

GLOW PLUG

6шт.

11

87384344

CONNECTOR, ELEC

CONNECTOR

1шт.

12a

87384346

HANGER

Front

1шт.

12b

288558A1

HANGER

Rear

2шт.

14

87384348

STUD

M10 x 77 L92

15шт.

14

87530746

STUD

M10 x 130 L145; Replaces 87384349

3шт.

23

288552A1

FLANGE NUT

M4

14шт.

25

289998A1

PLUG

M14 x 9

2шт.

41a

84159873

BOLT

BOLT, Replaces 87384350

2шт.

41b

288559A1

BOLT

M12 x 50

4шт.

59

288560A1

WASHER

12шт.

57

87384353

GUIDE

6шт.

73

288565A1

GASKET

ID 14.2 - OD 1.2

2шт.

95

288566A1

CYLINDER HEAD GASKET

1шт.

97

288567A1

DOWEL

OD 16

28шт.

98

288568A1

STUD

M12 x 120

14шт.

103a

288569A1

PLUG

M10 x 7

1шт.

103b

289998A1

PLUG

M14 x 9

1шт.

104a

289092A1

GASKET

ID 10.2

1шт.

104b

288565A1

GASKET

ID 14.2 - OD 19.2

1шт.

180a

87384355

BRACKET

Incl. 97

1шт.

180b

87384361

BRACKET

Incl. 97

6шт.

181

288574A1

HOUSING

1шт.

182

288575A1

BOLT

M10 x 80

7шт.

183

288576A1

DOWEL

2шт.
