(09-017-00[01]) - OPERATORS COMPARTMENT - LEVER, CONTROL

Запчасти Case CX800 (09-017-00[01]) - OPERATORS COMPARTMENT - LEVER, CONTROL (09) - CHASSIS

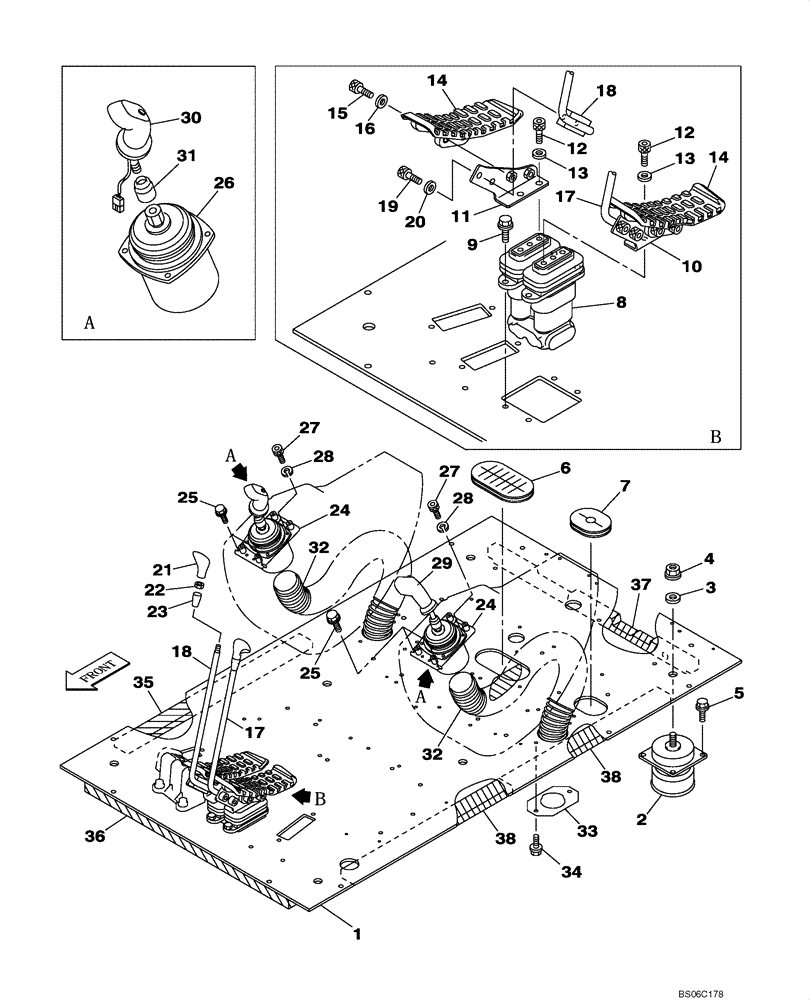

Схема запчастей Case CX800 - (09-017-00[01]) - OPERATORS COMPARTMENT - LEVER, CONTROL (09) - CHASSIS
7
13
32
26
12
13
36
8
28
25
20
23
14
37
17
28
17
18
31
24
2
1
27
14
29
38
25
24
33
22
11
32
38
5
19
15
35
21
10
27
16
6
4
9
34
18
3
30
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ1825

CAB FLOOR

1шт.

2

KHJ1471

INSULATOR BLOCK

RUBBER BLOCK

6шт.

3

150714A1

WASHER

6шт.

4

150760A1

NUT

6шт.

5

166052A1

BOLT

M10 x 25

24шт.

6

KHJ1375

GROMMET

1шт.

7

KHJ1484

GROMMET

1шт.

8

KHJ19280

CONTROL BLOCK

See Figure 08-269-00 01, Replaces KTJ2034 Fig. 08-270-00 01

1шт.

9

166052A1

BOLT

M10 x 25

4шт.

10

KHJ1625

BRACKET

1шт.

11

KHJ1626

BRACKET

1шт.

12

165404A1

BOLT,Hex Skt, M10 x 20mm

M10 x 20

4шт.

13

150604A1

WASHER

4шт.

14

KHJ1629

PEDAL

2шт.

15

KHJ1820

BOLT,Hex Skt Hd

M10 x 25

4шт.

16

150604A1

WASHER

4шт.

17

KHJ1627

LEVER

1шт.

18

KHJ1628

LEVER

1шт.

19

165404A1

BOLT,Hex Skt, M10 x 20mm

M10 x 20

4шт.

20

150604A1

WASHER

4шт.

21

KHJ2896

HANDLE

2шт.

22

150373A1

NUT

M12 x 1.25

2шт.

23

KHJ2897

SPACER

2шт.

24

KHJ1651

BRACKET

2шт.

25

KHN2132

BOLT,Hex Flg Hd, M6 x 16

M6 x 16

4шт.

26

KHJ12430

CONTROL BLOCK

See Figure 08-272-00A 01, No Longer Used, Order KHJ17610

2шт.

26

KHJ17610

CONTROL BLOCK

See Figure 08-272-00B 01

2шт.

27

862-6025

HEX SOC SCREW,M6 x 25mm, Cl 12.9

8шт.

28

892-11006

LOCK WASHER,M6

8шт.

29

KHJ12410

JOYSTICK

1шт.

30

KHJ12420

JOYSTICK

1шт.

31

151302A1

CAP

2шт.

32

KHJ1644

HOSE PROTECTION

820 mm

2шт.

33

KHJ1645

BRACKET

2шт.

34

166345A1

BOLT

M8 x 16

4шт.

35

KHJ1732

SEAL

1шт.

36

KHJ1733

SEAL

1шт.

37

KHJ1734

SEAL

1шт.

38

KHJ1735

SEAL

2шт.
