(09-007-00[01]) - CATWALK

Запчасти Case CX800 (09-007-00[01]) - CATWALK (09) - CHASSIS

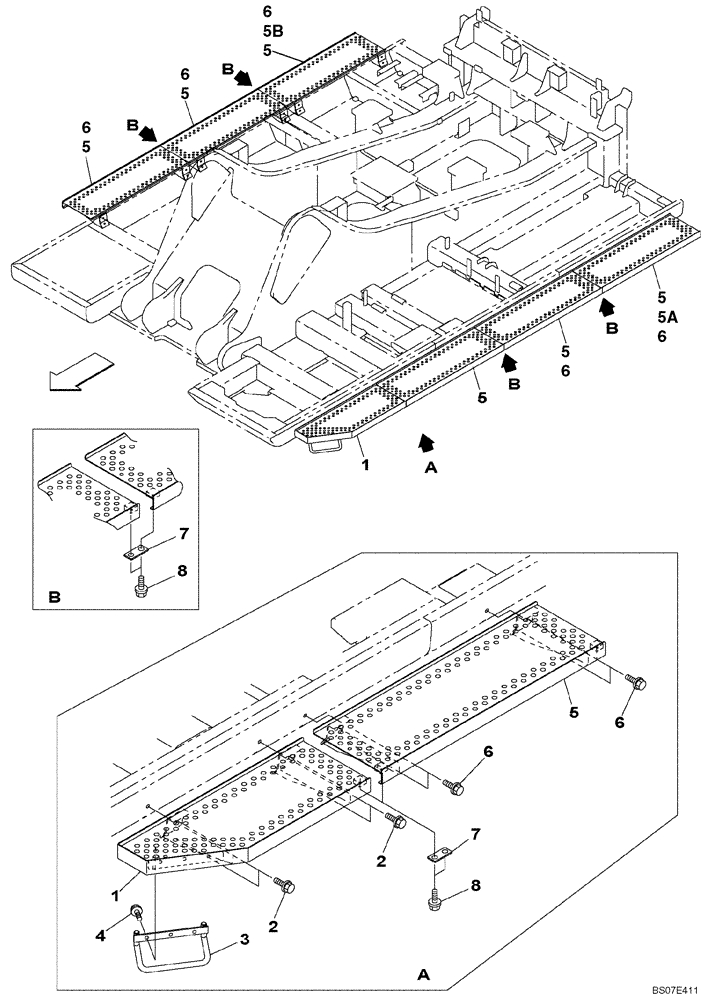

Схема запчастей Case CX800 - (09-007-00[01]) - CATWALK (09) - CHASSIS
1
6
2
4
5
5
7
6
6
5a
5
5
5
8
2
1
8
6
3
5
7
6
6
5b
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUB10201

WALKWAY

CATWALK WALKWAY, Replaces KUB10200

1шт.

2

166352A1

BOLT

M12 x 30

4шт.

3

KUB10220B1

STEP

Handle, Grab

1шт.

4

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

3шт.

5

KUB10210

WALKWAY

CATWALK

4-6шт.

5a

KUB10580

WALKWAY

CATWALK

1шт.

5b

KUB10590

WALKWAY

CATWALK

1шт.

6

166352A1

BOLT

M12 x 30

24шт.

7

KUB0153

PLATE

5шт.

8

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

10шт.
