(08-302-00[01]) - BOOM CYLINDER (WITH VALVE, PRESSURE RELIEF)

Запчасти Case CX800 (08-302-00[01]) - BOOM CYLINDER (WITH VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

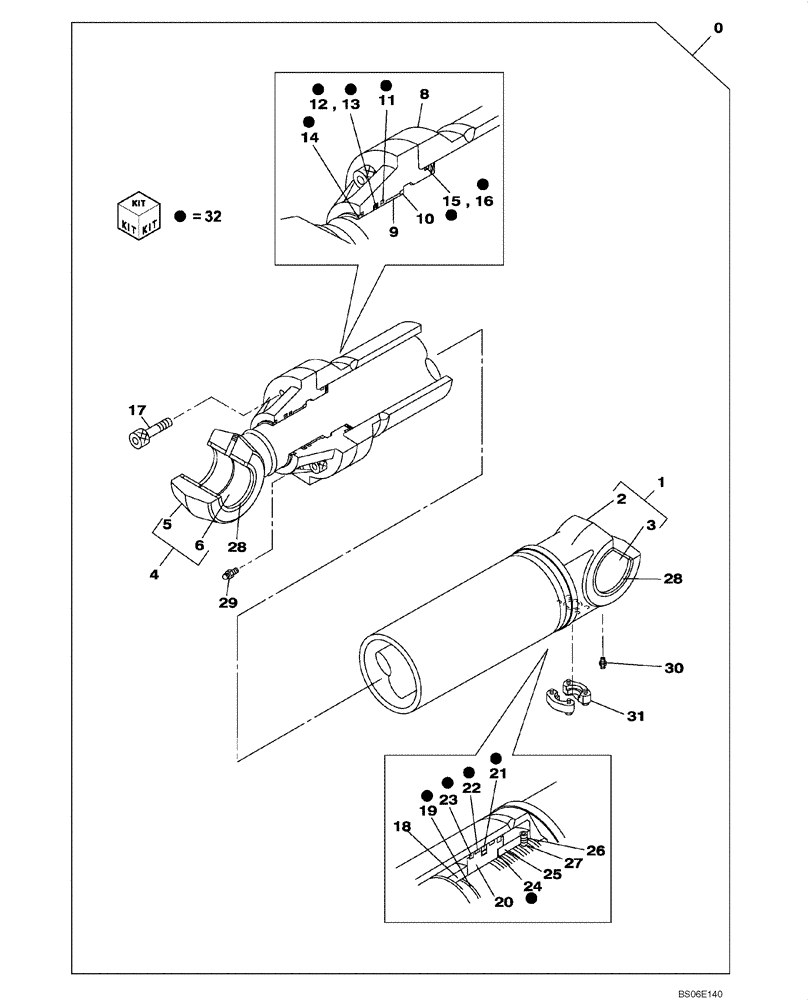

Схема запчастей Case CX800 - (08-302-00[01]) - BOOM CYLINDER (WITH VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
32
13
15
24
28
18
19
2
20
9
17
5
28
32
32
21
32
32
6
32
0
32
27
11
3
32
4
32
26
8
29
12
10
22
32
32
30
25
31
14
16
1
23
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KUV10380

HYDRAULIC CYLINDER

Boom; Right Hand And Left Hand; Incl. 1 - 32

1шт.

1

LR00455

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube

1шт.

3

KUV0037

BUSHING

1шт.

4

LB010960

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod

1шт.

6

KUV0036

BUSHING

1шт.

8

LU002220

CYLINDER END CAP

1шт.

9

LB00460

BUSHING

1шт.

10

LA00622

RING

1шт.

11

LE012420

RING

1шт.

12

LAU0070

RING

1шт.

13

LE00616

BACK-UP RING

1шт.

14

LE015230

WIPER SEAL

1шт.

15

154877A1

O-RING

1шт.

16

LE00619

BACK-UP RING

1шт.

17

108R030W100N

BOLT

M30 x 100

8шт.

18

LE00986

BACK-UP RING

1шт.

19

LE00620

SEAL

1шт.

20.

LJ00625

JACK PISTON

1шт.

21

LE00621

RING

1шт.

22

LE012480

SCRAPER RING

2шт.

23

LE00623

SEALING STRIP

2шт.

24

LH00212

SHIM

1шт.

25

LA00910

SPECIAL NUT

1шт.

26

LA00617

SCREW,Hex Skt

1шт.

27

LB00459

BALL

1шт.

28

LE00653

WIPER SEAL

4шт.

29

LJ00624

BLEEDER

1шт.

30

M01X0813

NIPPLE, LUBE

NIPPLE

1шт.

31

NSS

NOT SOLD SEPARAT

2шт.

32

LZ007110

SEAL KIT

Incl. 11 - 16, 19, 21 - 24

1шт.
