(08-262-00[01]) - CYLINDER - SELF-DETACHING COUNTERWEIGHT SYSTEM

Запчасти Case CX800 (08-262-00[01]) - CYLINDER - SELF-DETACHING COUNTERWEIGHT SYSTEM (08) - HYDRAULICS

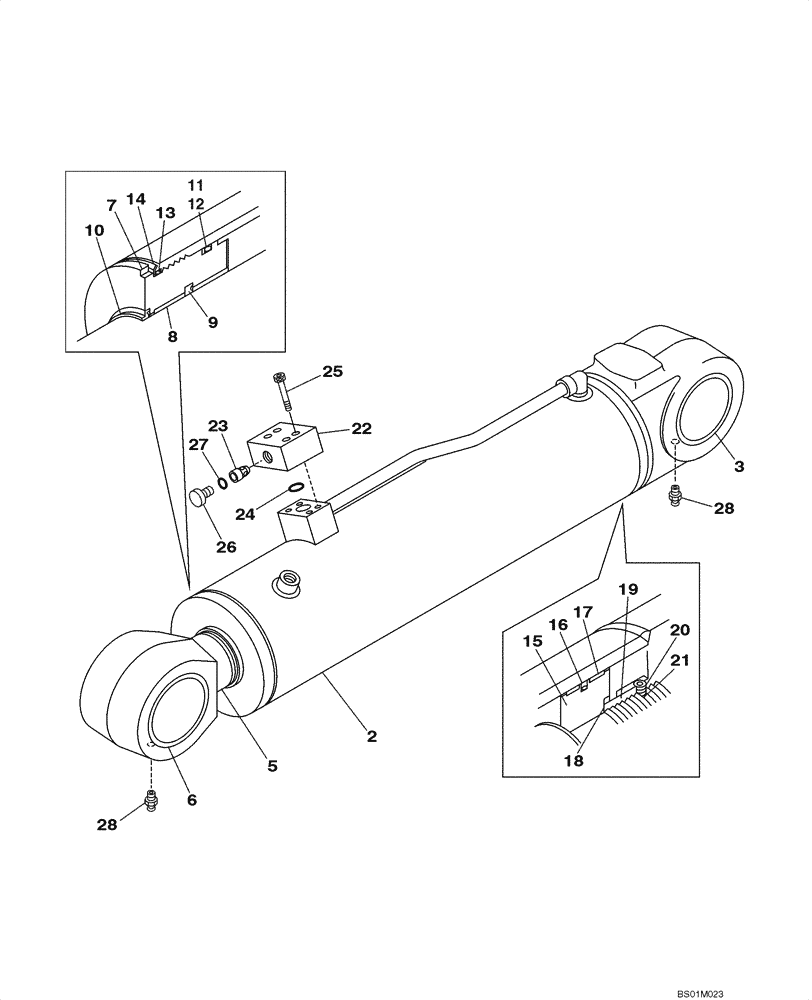

Схема запчастей Case CX800 - (08-262-00[01]) - CYLINDER - SELF-DETACHING COUNTERWEIGHT SYSTEM (08) - HYDRAULICS
15
6
20
5
27
16
3
23
12
24
22
9
14
28
11
2
8
26
19
28
17
13
25
7
18
21
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KUB0155

HYDRAULIC CYLINDER

Counterweight Arm, Left Hand; Incl. 1 - 28

1шт.

LR00746

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube

1шт.

3

160048A1

BUSHING

2шт.

LB00695

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod

1шт.

6

LB00697

BUSHING

1шт.

7

LU00135

CYLINDER END CAP

1шт.

8

TPU0040

BUSHING

1шт.

9

LAU0018

O-RING

1шт.

10

158033A1

WIPER SEAL

1шт.

11

154805A1

O-RING

1шт.

12

LE00541

BACK-UP RING

1шт.

13

154803A1

O-RING

1шт.

14

LA00555

LOCK WASHER

1шт.

15

LJ00869

JACK PISTON

1шт.

16

LE00543

SEALING RING

SEALRING

1шт.

17

LE00909

SEALING STRIP

2шт.

18

155721A1

SHIM

1шт.

19

LA00673

NUT

1шт.

20

156223A1

SET SCREW

1шт.

21

155977A1

BALL

1шт.

22

LW00357

HOUSING

1шт.

23

LJ00870

VALVE

1шт.

24

154499A1

O-RING

1шт.

25

164502A1

BOLT

4шт.

26

LK00195

PLUG

1шт.

27

154475A1

O-RING

1шт.

28

153630A1

LUBE NIPPLE

2шт.

29

LZ00463

SEAL KIT

Incl. 9 - 13, 16, 17

1шт.
