(08-045-00[01]) - HYDRAULIC CIRCUIT - PICK HAMMER - BOOM (8.40 M) - DIPPER (3.60 M)

Запчасти Case CX800 (08-045-00[01]) - HYDRAULIC CIRCUIT - PICK HAMMER - BOOM (8.40 M) - DIPPER (3.60 M) (08) - HYDRAULICS

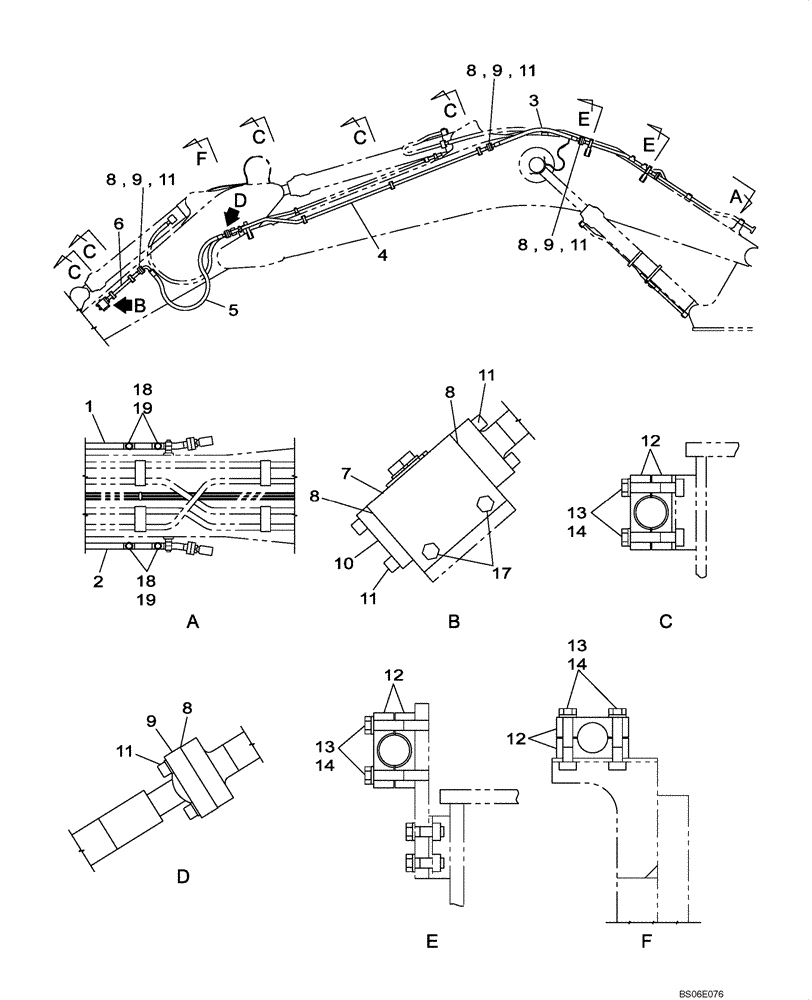

Схема запчастей Case CX800 - (08-045-00[01]) - HYDRAULIC CIRCUIT - PICK HAMMER - BOOM (8.40 M) - DIPPER (3.60 M) (08) - HYDRAULICS
7
3
18
6
9
19
8
8
14
11
13
8
18
17
5
11
8
11
9
9
4
8
12
1
13
11
14
19
11
11
9
10
14
13
12
12
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV0217

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

2

KUV0219

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

3

KUV0051

HYDRAULIC HOSE,38.10 mm ID x 1550.00 mm

2шт.

4

KUV0064

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

5

KUV0063

HYDRAULIC HOSE,38.1mm ID x 2650mm L

2шт.

6

KUV0062

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

7

KUV0311

VALVE

See Figure 08-263-00 01

2шт.

8

168211A1

O-RING

12шт.

9

KTJ0169

FLANGE

16шт.

10

KUP0008

COUPLING FLANGE

2шт.

11

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

48шт.

12

KUV0055

CLAMP BRACKET

32шт.

13

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

32шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

32шт.

17

827-16120

BOLT,Hex, M16 x 2 x 120mm, Cl 10.9

4шт.

18

162659A1

PLUG

Incl. 19

4шт.

19

154523A1

O-RING

1шт.
