(09-54) - ARM CYLINDER - MOUNTING

Запчасти Case CX800 (09-54) - ARM CYLINDER - MOUNTING (09) - CHASSIS

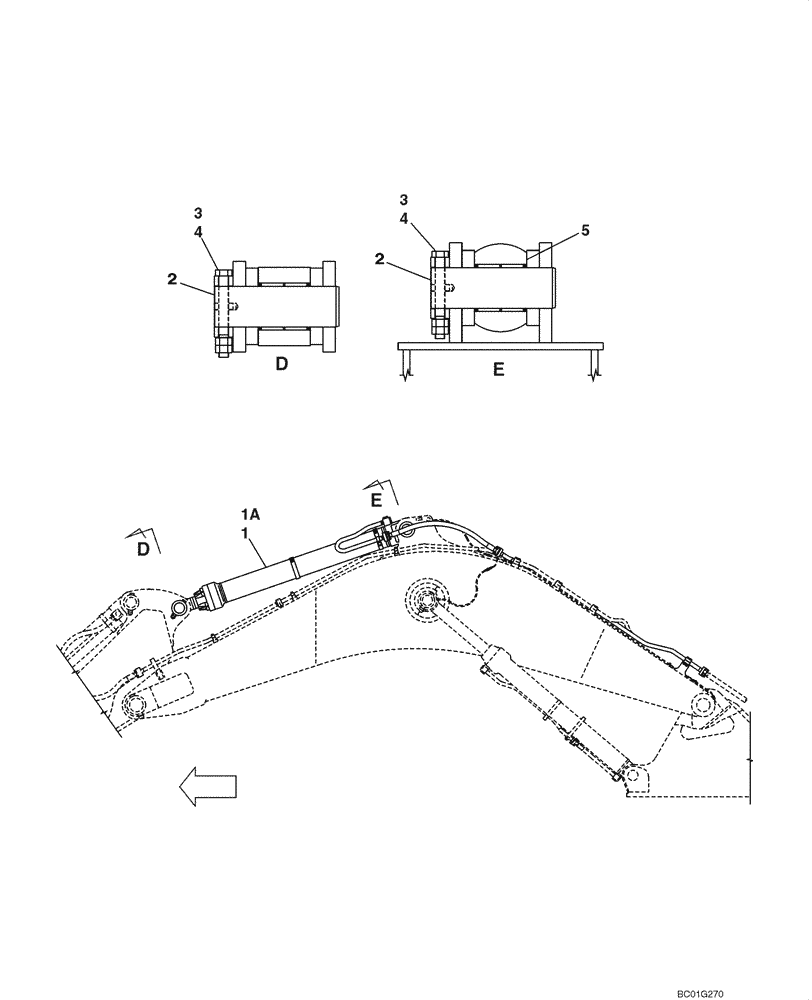

Схема запчастей Case CX800 - (09-54) - ARM CYLINDER - MOUNTING (09) - CHASSIS
4
3
2
2
1a
5
4
1
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV0242

HYDRAULIC CYLINDER

Arm 3,66 m (12 Ft), Models Without Load Hold, See Figure 08-80

1шт.

1

KUV0006

HYDRAULIC CYLINDER

Arm 2,98 m (9 Ft 9 In), Models Without Load Hold, See Figure 08-80A

1шт.

1a

KUV0270

HYDRAULIC CYLINDER

Arm, Models With Load Hold, See Figure 08-81

1шт.

2

KUV0025

PIN

2шт.

3

132R030W260N

BOLT,M30 x 2 x 260mm

2шт.

4

172R030VR

NUT

4шт.

5

KHV0287

SHIM

2шт.

Выбрано товаров: 7
