(09-53) - LUBRICATION CIRCUIT - 2,98 M (9 FT 9 IN) ARM

Запчасти Case CX800 (09-53) - LUBRICATION CIRCUIT - 2,98 M (9 FT 9 IN) ARM (09) - CHASSIS

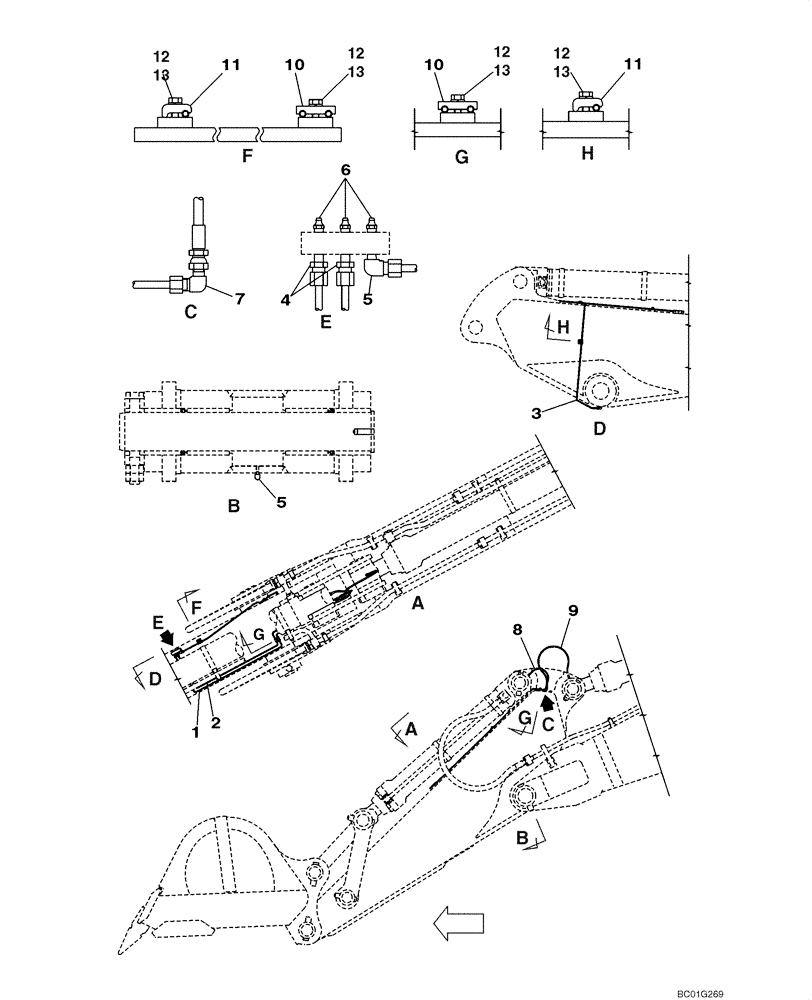

Схема запчастей Case CX800 - (09-53) - LUBRICATION CIRCUIT - 2,98 M (9 FT 9 IN) ARM (09) - CHASSIS
12
12
8
13
13
12
5
2
10
11
1
6
3
10
12
7
4
5
13
9
11
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Arm 2,98 m (9 Ft 9 In)

1шт.

1

KUV0125

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KUV0126

HYD TUBE,6 mm ID x 8 mm OD

1шт.

3

KUV0127

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

152599A1

MULTIPOLE CONNECTOR

2шт.

5

152627A1

ELBOW

2шт.

6

153630A1

LUBE NIPPLE

3шт.

7

153695A1

ELBOW

2шт.

8

150983A1

HOSE ASSY.

1шт.

9

KRJ2876

HOSE,1100.00 mm

1шт.

10

153774A1

CLAMP

3шт.

11

168377A1

CLAMP

2шт.

12

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

5шт.

13

153081A1

WASHER

5шт.
