(09-52) - LUBRICATION CIRCUIT - 3,66 M (12 FT) ARM

Запчасти Case CX800 (09-52) - LUBRICATION CIRCUIT - 3,66 M (12 FT) ARM (09) - CHASSIS

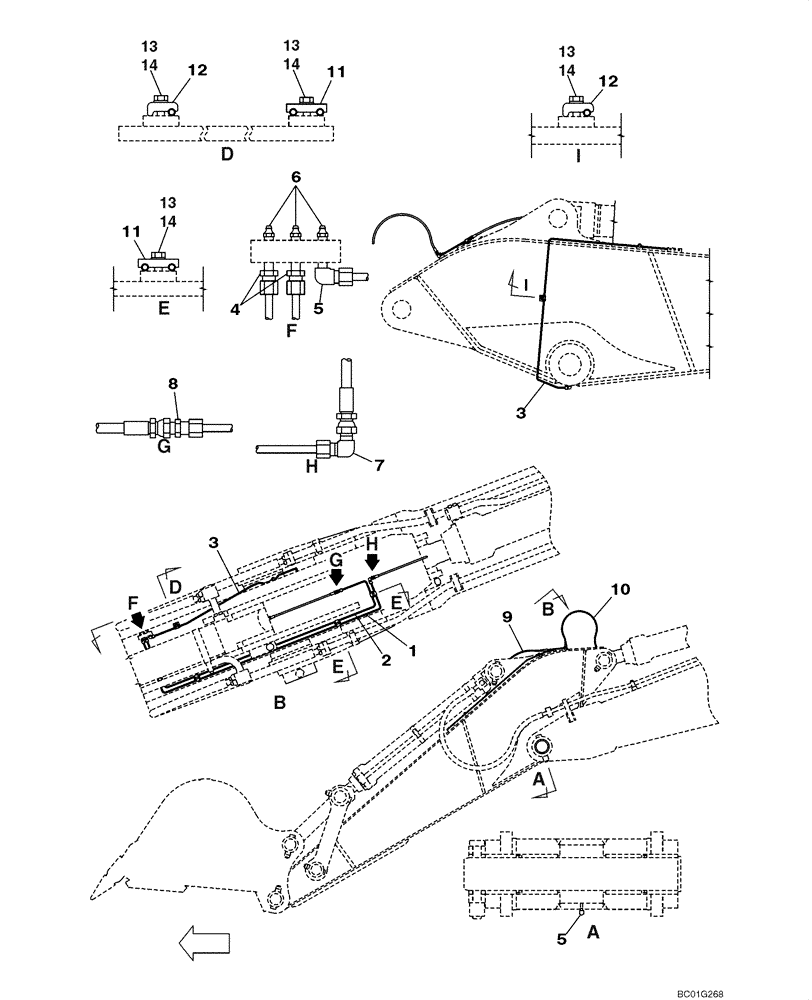

Схема запчастей Case CX800 - (09-52) - LUBRICATION CIRCUIT - 3,66 M (12 FT) ARM (09) - CHASSIS
14
2
9
8
1
13
14
7
5
13
3
10
3
6
14
4
13
14
12
11
11
12
13
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Arm 3,66 m (12 Ft)

1шт.

1

KUV0248

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KUV0249

HYD TUBE,6 mm ID x 8 mm OD

1шт.

3

KUV10920

HYD TUBE,6 mm ID x 8 mm OD

Replaces KUV0101

1шт.

4

152599A1

MULTIPOLE CONNECTOR

2шт.

5

152627A1

ELBOW

2шт.

6

153630A1

LUBE NIPPLE

3шт.

7

153695A1

ELBOW

1шт.

8

152032A1

UNION

1шт.

9

KTJ0987

HOSE

Replaces 152776A1

1шт.

10

KRJ2876

HOSE,1100.00 mm

1шт.

11

153774A1

CLAMP

3шт.

12

168377A1

CLAMP

2шт.

13

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

5шт.

14

892-11008

LOCK WASHER,8mm ID

5шт.
