(09-35) - KHN3305 CAB - DUCTS AND TRIM

Запчасти Case CX800 (09-35) - KHN3305 CAB - DUCTS AND TRIM (09) - CHASSIS

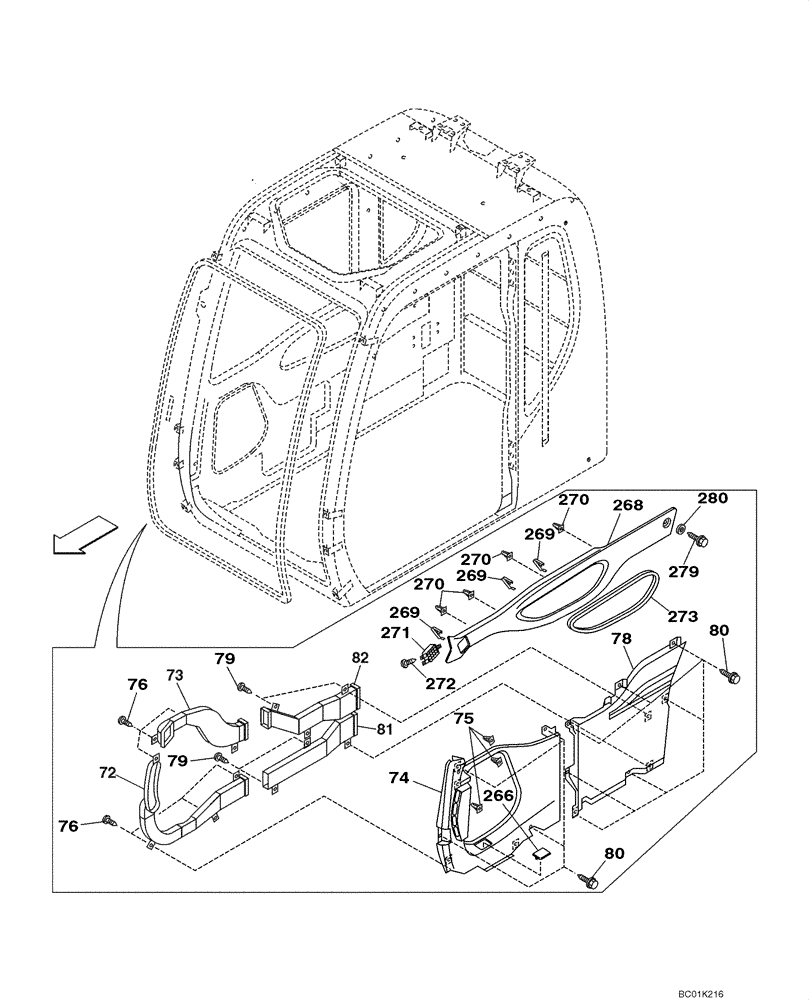

Схема запчастей Case CX800 - (09-35) - KHN3305 CAB - DUCTS AND TRIM (09) - CHASSIS
82
81
272
273
268
269
269
75
80
280
79
79
271
72
270
279
80
76
78
269
74
73
270
270
76
266
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHN3305

CAB

Incl. 72 - 280

1шт.

KHN2695

GASKET

Incl. 72 - 76

1шт.

72

KHR2764

DUCT

1шт.

73

KHR2767

DUCT

1шт.

74

KHN2243

TRIM PANEL

1шт.

75

KHN2292

COLLAR

3шт.

76

KHR2739

SELF-TAP SCREW

6шт.

KHN2698

GASKET

Padding Assembly, Incl. 78, 79

1шт.

78

KHN2235

TRIM PANEL

1шт.

79

KHR2739

SELF-TAP SCREW

6шт.

80

KHN2700

BOLT,Spcl

M6 x 16

12шт.

81

KHR2765

DUCT

1шт.

82

KHR2768

DUCT

1шт.

266

KHN2234

TRIM PANEL

1шт.

268

KHN2231

PADDING

1шт.

269

KHN2293

COLLAR

3шт.

270

KHN2292

COLLAR

4шт.

271

KHN2232

BOX

1шт.

271a

KHR2517

DIFFUSER

Grill, Fits Into Ref. 271, KHN2232 Box; Not Illustrated; See Figure 09-29

1шт.

272

KHR2739

SELF-TAP SCREW

3шт.

273

KHN2294

SEAL

1шт.

279

KHN2316

BOLT

1шт.

280

150529A1

WASHER

1шт.
