(09-06) - COUNTERWEIGHT - SOUNDPROOFING

Запчасти Case CX800 (09-06) - COUNTERWEIGHT - SOUNDPROOFING (09) - CHASSIS

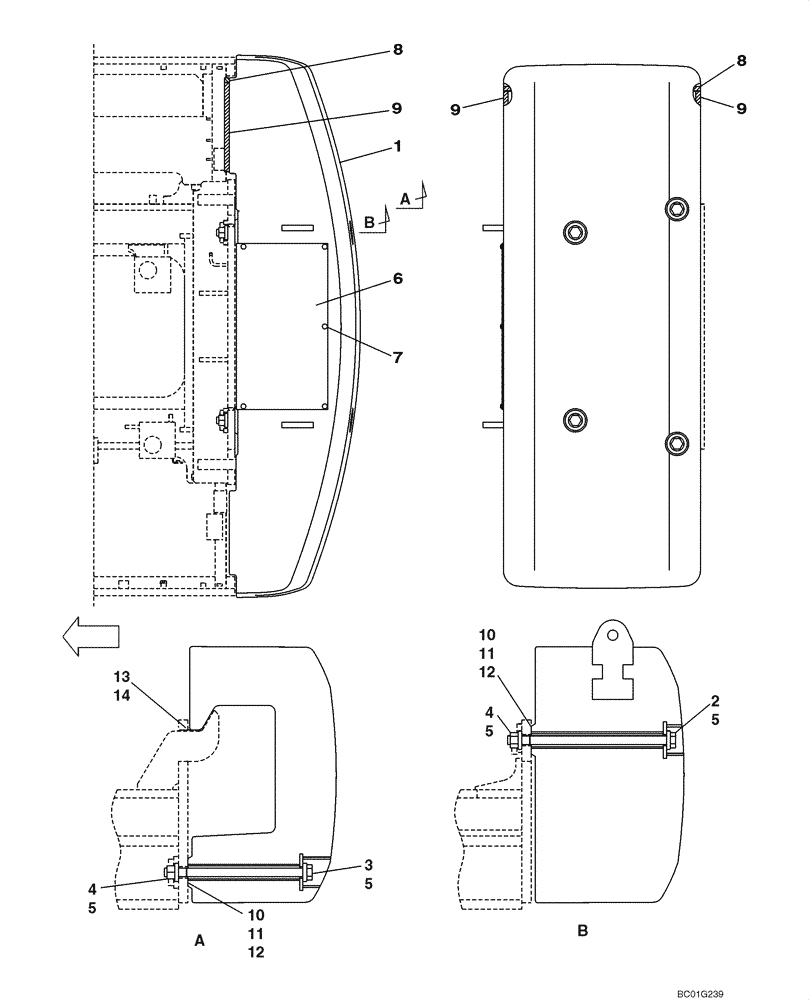

Схема запчастей Case CX800 - (09-06) - COUNTERWEIGHT - SOUNDPROOFING (09) - CHASSIS
13
11
11
9
2
10
5
5
10
6
4
8
12
14
5
3
12
9
5
4
1
8
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUB0191

WEIGHT PACKAGE

1шт.

2

KUB10300

BOLT

Replaces 151156A1

2шт.

3

163649A1

BOLT,High Strength, Hex, M42 x 700mm

2шт.

4

KUB10970

NUT

Replaced 166UR042VN

4шт.

5

KUB10960

WASHER

Replaced 150400A1

8шт.

6

KUB0133

COVER

1шт.

7

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

5шт.

8

KUB0028

SEAL

Cushion

1шт.

9

KUB0075

SEAL

Cushion

2шт.

10

151020A1

ADJUSTING PLATE

4шт.

11

151023A1

ADJUSTING PLATE

4шт.

12

151028A1

ADJUSTING PLATE

4шт.

13

KUB0110

SHIM,2.3mm Thk

2шт.

14

KUB0111

SHIM,3.2mm Thk

2шт.
