(08-82) - CYLINDER ASSY - BUCKET

Запчасти Case CX800 (08-82) - CYLINDER ASSY - BUCKET (08) - HYDRAULICS

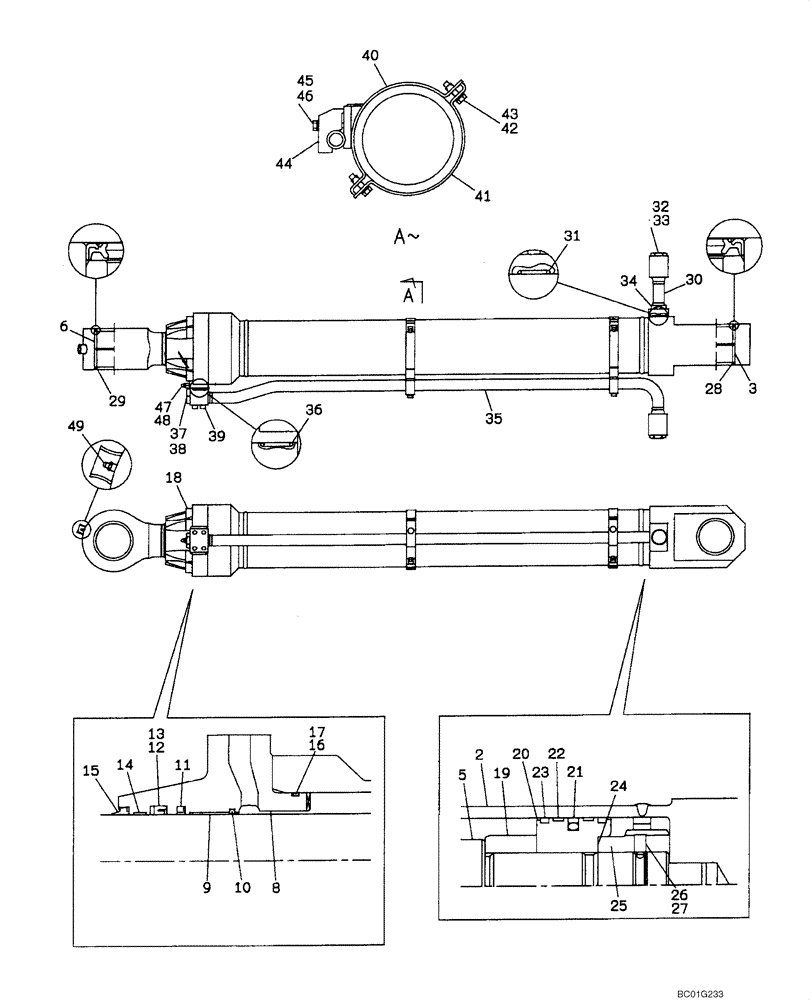

Схема запчастей Case CX800 - (08-82) - CYLINDER ASSY - BUCKET (08) - HYDRAULICS
42
38
21
24
13
9
2
28
44
34
37
31
46
6
36
11
43
35
15
5
29
20
17
48
47
22
33
45
32
18
8
40
39
27
12
10
41
19
25
16
14
23
26
49
30
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KUV0007

BUCKET CYLINDER

Bucket, Incl. 2 - 49

1шт.

LR00461

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

LR00462

PIPE ASSY.

1шт.

3

KUV0036

BUSHING

1шт.

LB00457

PISTON ROD

Incl. 5, 6

1шт.

5

LB00458

PISTON ROD

1шт.

6

KUV0035

BUSHING

1шт.

LU00064

CYLINDER END CAP

Incl. 8 - 10

1шт.

8

LU00065

CYLINDER END CAP

1шт.

9

LA00624

LOCKING RING

1шт.

10

LMU0120

RING

1шт.

11

LE00631

RING

1шт.

12

LE00485

WIPER SEAL

U-Cup; Replaces LE00632

1шт.

13

LE00633

BACK-UP RING

1шт.

14

LE00634

SEALING STRIP

Slide

1шт.

15

LE00635

RING

1шт.

16

154861A1

O-RING

1шт.

17

LE00636

BACK-UP RING

1шт.

18

108R030W100N

BOLT

8шт.

19

LG00284

RING

Cushion

1шт.

20

LJ00628

JACK PISTON

1шт.

21

LE00637

RING

1шт.

22

LE00638

SEALING STRIP

Slide

2шт.

23

LE00639

SEALING STRIP

Slide

2шт.

24

LH00214

SHIM

1шт.

25

LA00620

SPECIAL NUT

1шт.

26

LUU0144

SCREW

1шт.

27

LPU0095

BALL

1шт.

28

LE00653

WIPER SEAL

2шт.

29

LE00654

WIPER SEAL

2шт.

30

LR00448

PIPE ASSY.

1шт.

31

TBU0048

O-RING

1шт.

32

LK00249

PLUG

1шт.

33

154568A1

O-RING

1шт.

34

108R016Z060N

BOLT

4шт.

35

LR00452

PIPE ASSY.

1шт.

36

154579A1

O-RING

1шт.

37

LK00250

PLUG

2шт.

38

154539A1

O-RING

2шт.

39

156231A1

BOLT

4шт.

40

LD00026

CLAMP BRACKET

2шт.

41

LD00027

CLAMP BRACKET

2шт.

42

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

43

156227A1

WASHER

4шт.

44

155736A1

HALF-FLANGE

2шт.

45

153910A1

BOLT,High Strength, Hex, M14 x 80mm

2шт.

46

892-11014

LOCK WASHER,14.5mm ID x 24.1mm OD x 4.5mm Thk

2шт.

47

LJ00624

BLEEDER

Incl. 48

1шт.

48

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

49

153630A1

LUBE NIPPLE

1шт.

LZ00314

SEAL KIT

Incl. 11 - 17, 21 - 24

1шт.
