(08-81) - CYLINDER ASSY - ARM

Запчасти Case CX800 (08-81) - CYLINDER ASSY - ARM (08) - HYDRAULICS

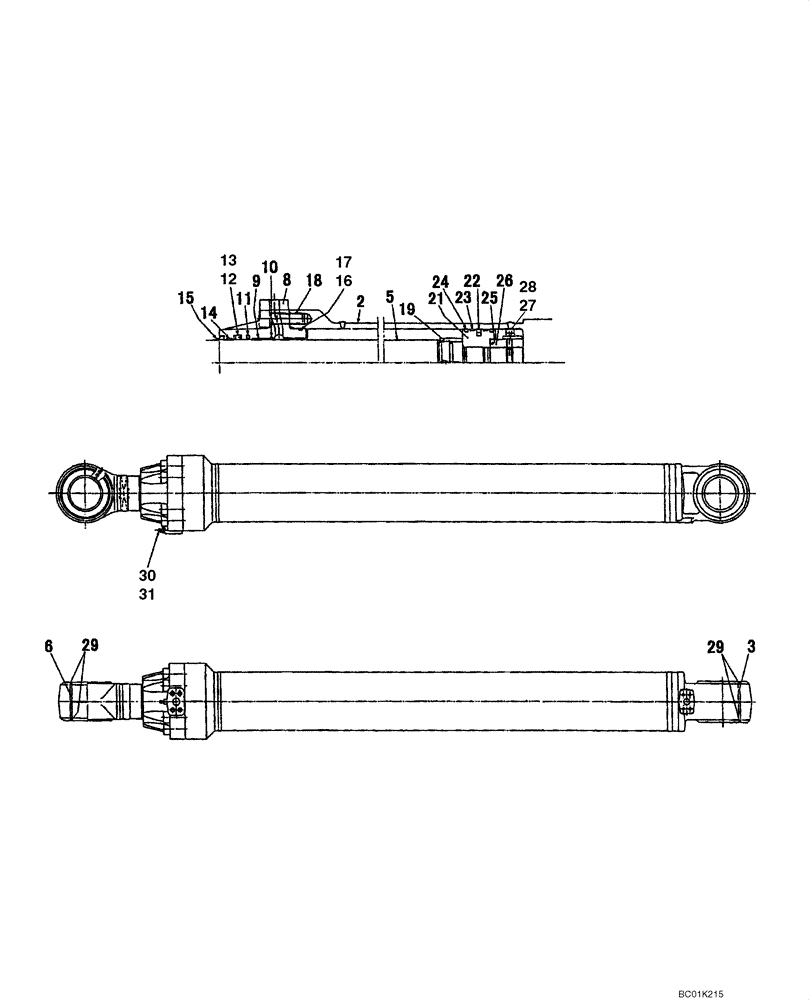

Схема запчастей Case CX800 - (08-81) - CYLINDER ASSY - ARM (08) - HYDRAULICS
29
31
30
24
17
26
12
11
21
29
19
2
13
27
8
10
3
14
15
28
6
23
5
16
25
22
9
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Models With Load Hold

1шт.

KUV0270

HYDRAULIC CYLINDER

Arm, Incl. 2 - 31

1шт.

LR00750

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

LR00751

PIPE ASSY.

1шт.

3

KUV0037

BUSHING

1шт.

LB00702

PISTON ROD

Incl. 5, 6

1шт.

5

LB00703

PISTON ROD

1шт.

6

KUV0037

BUSHING

1шт.

LU00062

CYLINDER END CAP

Incl. 8 - 10

1шт.

8

LU00063

CYLINDER END CAP

1шт.

9

LB00461

BUSHING

1шт.

10

LA00623

LOCKING RING

1шт.

11

LE00624

RING

1шт.

12

LE00485

WIPER SEAL

U-Cup

1шт.

13

LE00486

BACK-UP RING

1шт.

14

LE00625

SEALING STRIP

Slide

1шт.

15

LE00911

WIPER SEAL

1шт.

16

LBQ6002

O-RING

1шт.

17

LE00627

BACK-UP RING

1шт.

18

108R033W110N

BOLT

8шт.

19

LE00912

RING

Cushion

1шт.

21

LJ00627

JACK PISTON

1шт.

22

LE00628

SEALING RING

SEALRING

1шт.

23

LE00629

SEALING STRIP

Slide

2шт.

24

LE00630

SEALING STRIP

Slide

2шт.

25

LH00213

SEALING STRIP

Slide

1шт.

26

LA00619

SPECIAL NUT

1шт.

27

LA00617

SCREW,Hex Skt

1шт.

28

LB00459

BALL

1шт.

29

LE00653

WIPER SEAL

4шт.

30

LJ00624

BLEEDER

Incl. 31

1шт.

31

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

LZ00439

SEAL KIT

Incl. 11 - 17, 22 - 25

1шт.
