(08-79) - CYLINDER ASSY - BOOM

Запчасти Case CX800 (08-79) - CYLINDER ASSY - BOOM (08) - HYDRAULICS

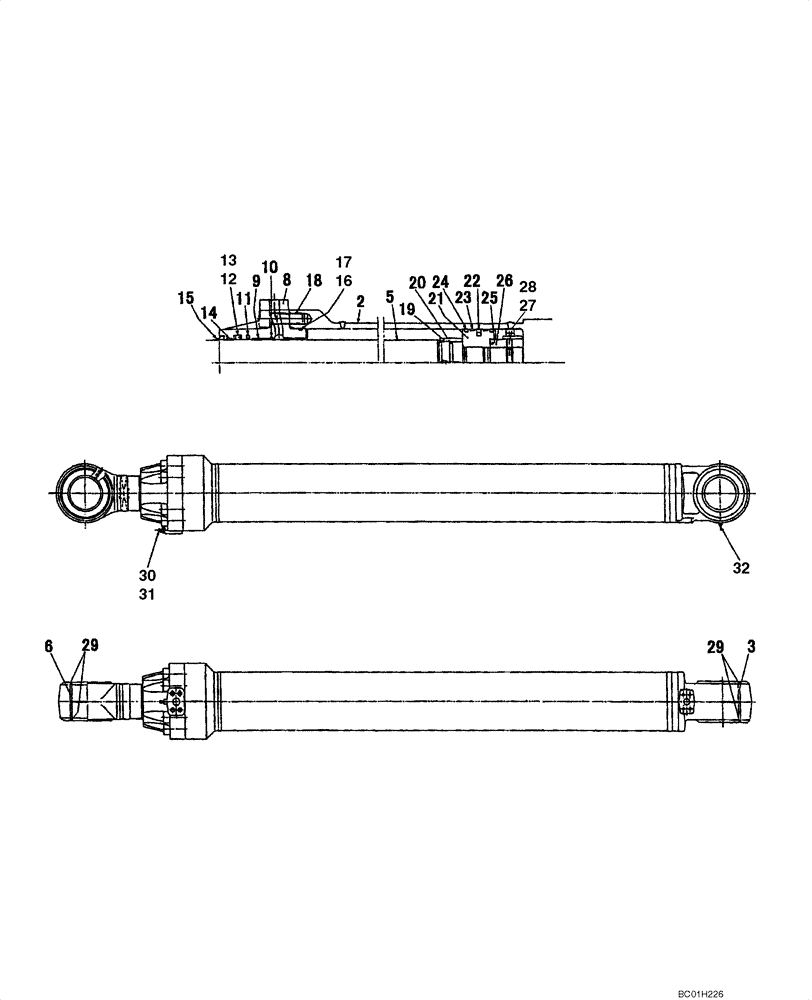

Схема запчастей Case CX800 - (08-79) - CYLINDER ASSY - BOOM (08) - HYDRAULICS
12
22
20
29
15
32
5
3
2
13
23
27
24
6
9
11
14
19
29
25
16
26
31
10
28
30
17
18
21
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Models With Load Hold

1шт.

KUV0186

HYDRAULIC CYLINDER

Boom, Incl. 2 - 32

2шт.

LR00455

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

KUV0037

BUSHING

1шт.

LB00451

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

KUV0036

BUSHING

1шт.

LU00058

CYLINDER END CAP

Incl. 8 - 10

1шт.

8

LU00059

CYLINDER END CAP

1шт.

9

LB00460

BUSHING

1шт.

10

LA00622

RING

Lock

1шт.

11

LE00615

RING

1шт.

12

LAU0070

RING

U-Cup

1шт.

13

LE00616

BACK-UP RING

1шт.

14

LE00617

SEALING STRIP

Slide

1шт.

15

LE00980

RING

1шт.

16

154877A1

O-RING

1шт.

17

LE00619

BACK-UP RING

1шт.

18

108R030W100N

BOLT

8шт.

19

LG00281

RING

Cushion

1шт.

20

LE00620

SEAL

Cushion

1шт.

21

LJ00625

JACK PISTON

1шт.

22

LE00621

RING

1шт.

23

LE00622

SEALING STRIP

Slide

2шт.

24

LE00623

SEALING STRIP

Slide

2шт.

25

LH00212

SHIM

1шт.

26

LA00618

SPECIAL NUT

1шт.

27

LA00617

SCREW,Hex Skt

1шт.

28

LB00459

BALL

1шт.

29

LE00653

WIPER SEAL

4шт.

30

LJ00624

BLEEDER

Incl. 31

1шт.

31

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

32

M01X0813

NIPPLE, LUBE

NIPPLE

1шт.

LZ00312

SEAL KIT

Seal, Incl. 11 - 17, 20, 22 - 25

1шт.
