Запчасти Case CX800 (08-77) - CYLINDER ASSY - BOOM (08) - HYDRAULICS

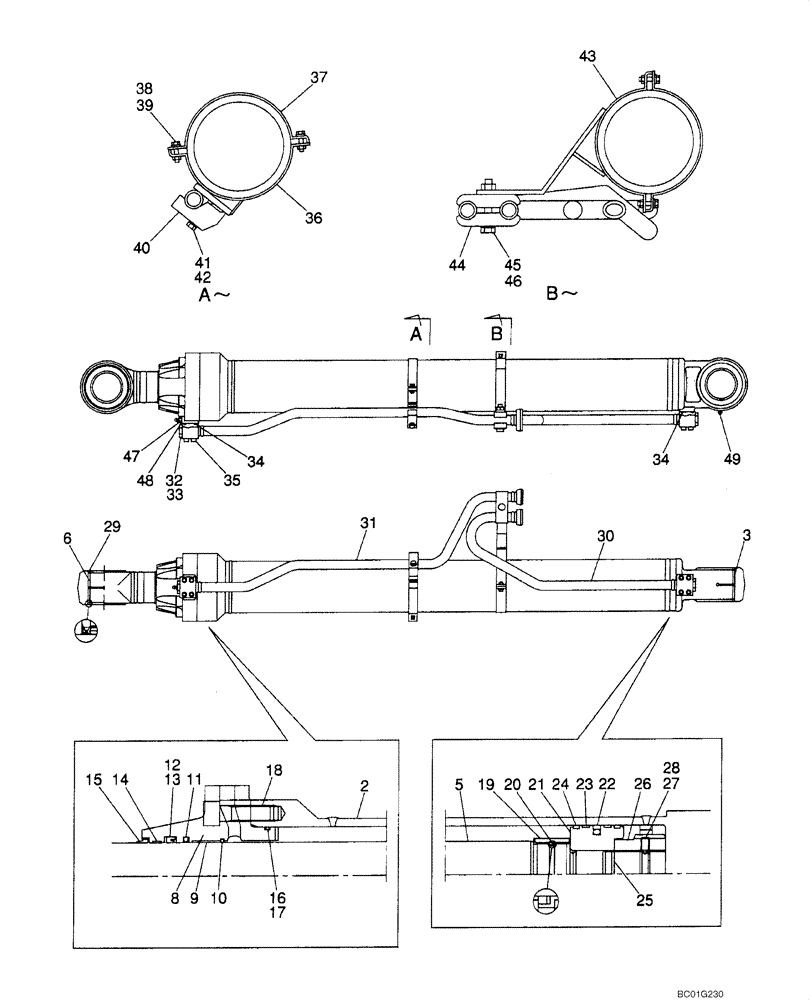

Схема запчастей Case CX800 - (08-77) - CYLINDER ASSY - BOOM (08) - HYDRAULICS
23
39
17
11
3
15
9
32
33
12
42
38
47
16
26
20
35
14
46
21
6
28
45
10
8
34
2
25
19
48
43
31
30
24
22
27
36
29
41
49
5
37
40
13
18
34
44

Артикул

Название

Примечание

Количество

Right Hand

1шт.

Models Without Load Hold

1шт.

KUV0139

HYDRAULIC CYLINDER

Boom, Right Hand, Incl. 2 - 49

1шт.

LR00455

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

KUV0037

BUSHING

1шт.

LB00451

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

KUV0036

BUSHING

1шт.

LU00058

CYLINDER END CAP

Incl. 8 - 10

1шт.

8

LU00059

CYLINDER END CAP

1шт.

9

LB00460

BUSHING

1шт.

10

LA00622

RING

Lock

1шт.

11

LE00615

RING

1шт.

12

LAU0070

RING

U-Cup

1шт.

13

LE00616

BACK-UP RING

1шт.

14

LE00617

SEALING STRIP

Slide

1шт.

15

LE00980

RING

1шт.

16

154877A1

O-RING

1шт.

17

LE00619

BACK-UP RING

1шт.

18

108R030W100N

BOLT

8шт.

19

LG00281

RING

Cushion

1шт.

20

LE00620

SEAL

Cushion

1шт.

21

LJ00625

JACK PISTON

1шт.

22

LE00621

RING

1шт.

23

LE00622

SEALING STRIP

Slide

2шт.

24

LE00623

SEALING STRIP

Slide

2шт.

25

LH00212

SHIM

1шт.

26

LA00618

SPECIAL NUT

1шт.

27

LA00617

SCREW,Hex Skt

1шт.

28

LB00459

BALL

1шт.

29

LE00653

WIPER SEAL

4шт.

30

LR00446

PIPE ASSY.

1шт.

31

LR00447

PIPE ASSY.

1шт.

32

LK00250

PLUG

2шт.

33

154539A1

O-RING

2шт.

34

154579A1

O-RING

2шт.

35

169020A1

SCREW

8шт.

36

LD00019

CLAMP BRACKET

1шт.

37

LD00020

CLAMP BRACKET

1шт.

38

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

39

156227A1

WASHER

4шт.

40

155736A1

HALF-FLANGE

1шт.

41

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

42

892-11014

LOCK WASHER,14.5mm ID x 24.1mm OD x 4.5mm Thk

1шт.

43

LD00021

CLAMP BRACKET

1шт.

44

LS00104

PIPE ASSY.

2шт.

45

KAB0004

BOLT

1шт.

46

LUU0024

SPRING WASHER

1шт.

47

LJ00624

BLEEDER

Incl. 48

1шт.

48

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

49

M01X0813

NIPPLE, LUBE

NIPPLE

1шт.

LZ00312

SEAL KIT

Incl. 11 - 17, 20, 22 - 25

1шт.

Выбрано товаров: 53
