(08-75A) - VALVE ASSY - HAND CONTROL

Запчасти Case CX800 (08-75A) - VALVE ASSY - HAND CONTROL (08) - HYDRAULICS

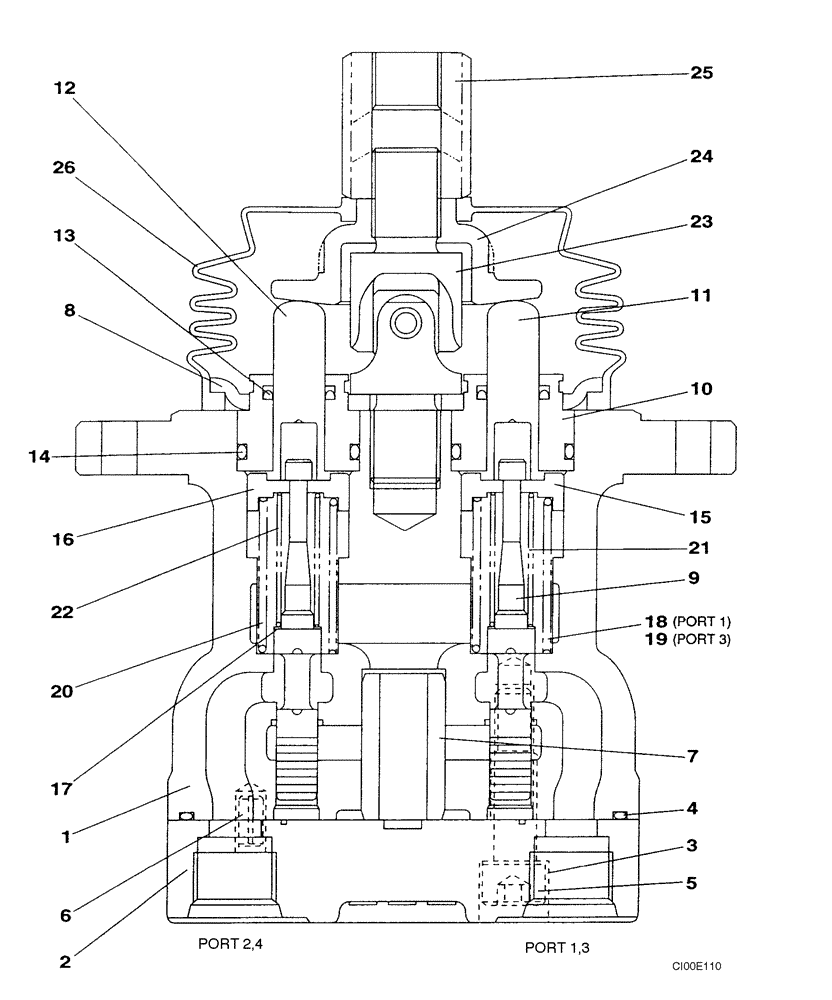

Схема запчастей Case CX800 - (08-75A) - VALVE ASSY - HAND CONTROL (08) - HYDRAULICS
24
19
6
8
7
15
22
13
23
2
17
18
25
1
10
26
16
14
11
4
3
20
21
5
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KTJ2035

CONTROL BLOCK

1шт.

Incl. 1 - 26

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

LR00876

PLATE

1шт.

3

LA00055

WASHER

2шт.

4

LE00748

O-RING

1шт.

5

862-8035

HEX SOC SCREW,M8 x 35mm, Cl 12.9

2шт.

6

738-1510

LOCK PIN,M5 x 10, Slotted

1шт.

7

LB00521

BUSHING

1шт.

8

LR00537

PLATE

1шт.

9

NSS

NOT SOLD SEPARAT

Spool

4шт.

10

160070A1

PLUG

4шт.

11

160026A1

THREADED ROD

2шт.

12

160027A1

THREADED ROD

2шт.

13

CDP0818

OIL SEAL

4шт.

14

154491A1

O-RING

4шт.

15

LR00538

SPRING SEAT

2шт.

16

LR00539

SPRING SEAT

2шт.

17

LA00057

SET OF WASHERS

4шт.

18

LG00436

COMPRESSION SPRING

1шт.

19

LG00437

COMPRESSION SPRING

1шт.

20

LG00438

COMPRESSION SPRING

2шт.

21

LG00439

COMPRESSION SPRING

2шт.

22

LG00440

COMPRESSION SPRING

2шт.

23

155255A1

FLEXIBLE JOINT

1шт.

24

LR00540

PLATE

1шт.

25

156165A1

NUT

1шт.

26

LQ00024

BELLOWS

1шт.

LE01001

SEAL

1шт.

Incl. 3, 4, 13, 14

1шт.
