(04-08) - LAMP, WORK - STANDARD BOOM

Запчасти Case CX80 (04-08) - LAMP, WORK - STANDARD BOOM (04) - ELECTRICAL SYSTEMS

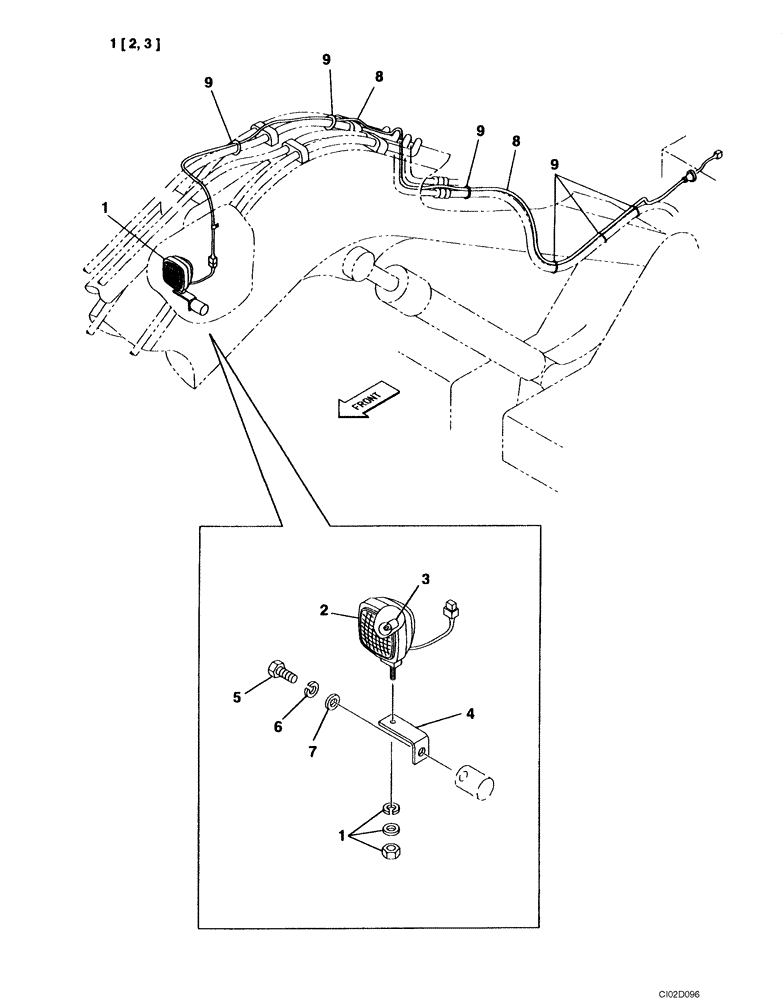

Схема запчастей Case CX80 - (04-08) - LAMP, WORK - STANDARD BOOM (04) - ELECTRICAL SYSTEMS
9
4
5
3
7
8
9
9
1
8
1
6
1(2, 3)
2
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR2475

WORK LAMP

Incl. 2, 3, Replaces HHR0002

1шт.

2

KHR2476

WORK LAMP

Replaces HHR0004

1шт.

3

KHR2477

BULB

Replaces KHR1194

1шт.

4

HEV0131

BRACKET

1шт.

5

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

1шт.

6

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

1шт.

7

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

8

KAV2774

WIRE HARNESS

1шт.

9

150496A1

MOUNTING CLIP

9шт.
