(09-53) - BOOM SWING CYLINDER - MOUNTING

Запчасти Case CX80 (09-53) - BOOM SWING CYLINDER - MOUNTING (09) - CHASSIS

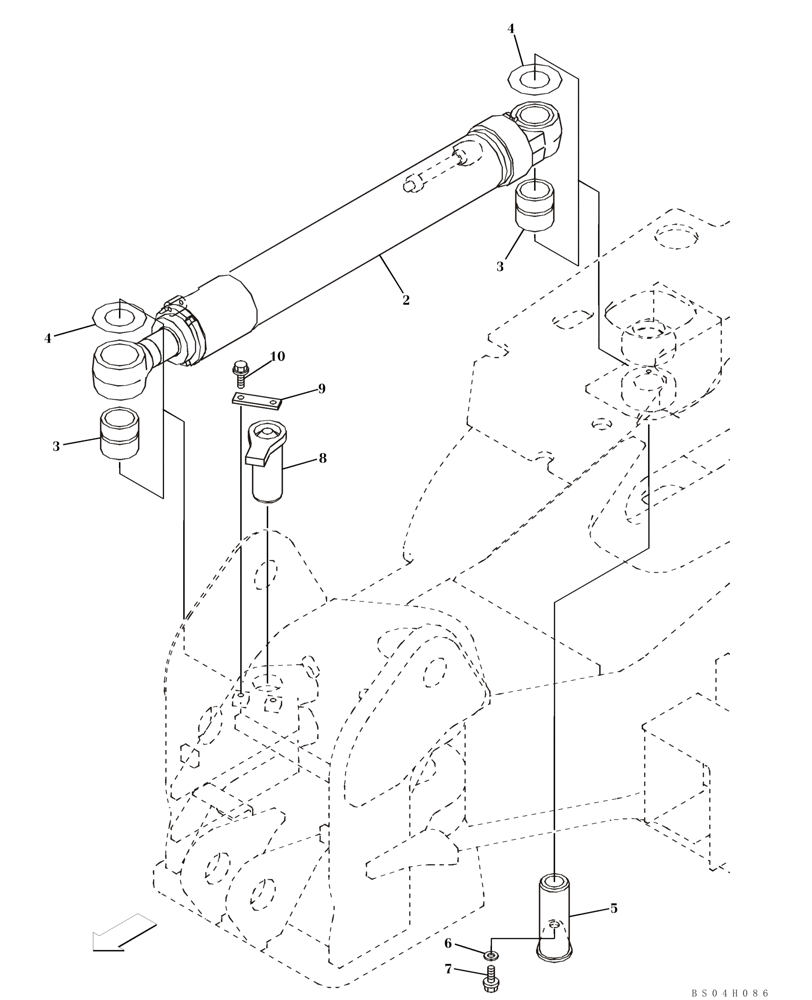

Схема запчастей Case CX80 - (09-53) - BOOM SWING CYLINDER - MOUNTING (09) - CHASSIS
10
2
9
3
4
6
7
5
4
8
bs04h086
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KAV2787

HYDRAULIC CYLINDER

Boom Swing, Incl. 3

1шт.

3

169111A1

SELF LUB RING

2шт.

4

166403A1

WASHER

1шт.

5

KAV2826

PIN

1шт.

6

HEV0065

SPACER

1шт.

7

166052A1

BOLT

1шт.

8

KAV2784

PIN

1шт.

9

KHV0456

PLATE

1шт.

10

166351A1

BOLT,Sems, M10 x 20mm

2шт.
