(09-24) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT

Запчасти Case CX80 (09-24) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT (09) - CHASSIS

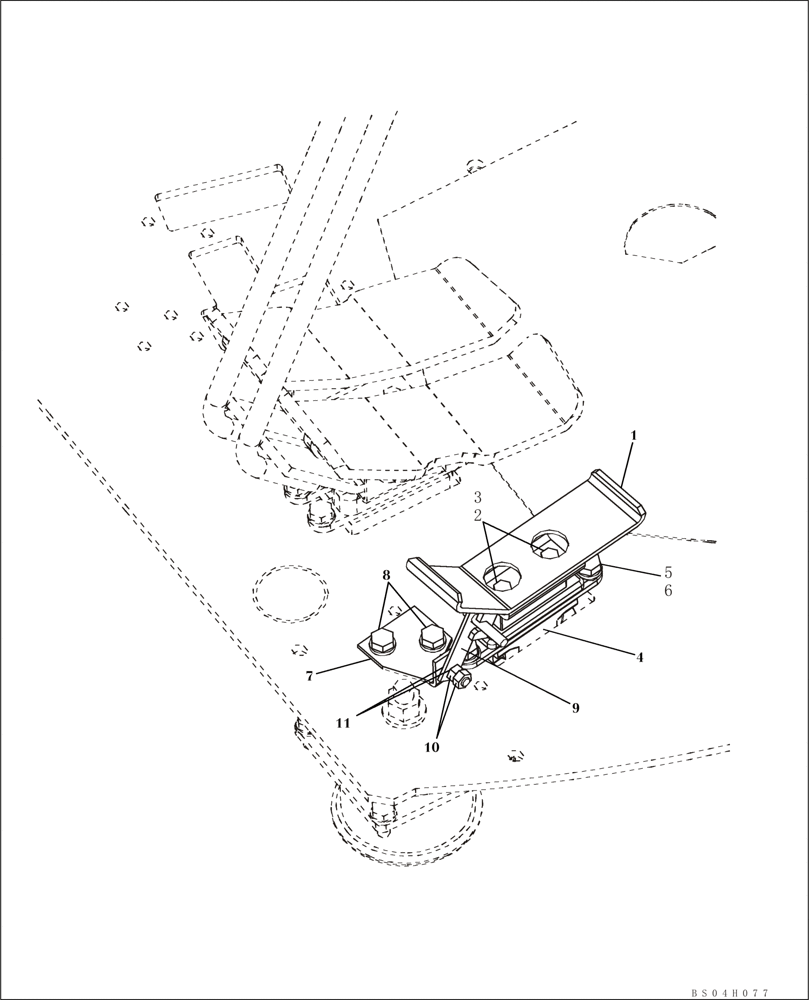

Схема запчастей Case CX80 - (09-24) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT (09) - CHASSIS
8
bs04h077
1
6
7
9
10
2
4
5
3
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2229

PEDAL

Foot

1шт.

2

162571A1

BOLT,High Strength, M8 x 16mm

2шт.

3

159500A1

WASHER

2шт.

4

KHJ1994

CONTROL BLOCK

See Figure 08-90

1шт.

5

150548A1

BOLT,High Strength, Hex, M10 x 20mm

M10 x 20; 10,9

2шт.

6

150604A1

WASHER

2шт.

7

KHJ2568

BRACKET

Incl. 7B

1шт.

8

166346A1

BOLT,Sems, M10

2шт.

9

KHJ2231

LEVER

1шт.

10

157770A1

NUT

2шт.

11

157558A1

WASHER

2шт.
