(09-11) - FRAMES, COVERS

Запчасти Case CX80 (09-11) - FRAMES, COVERS (09) - CHASSIS

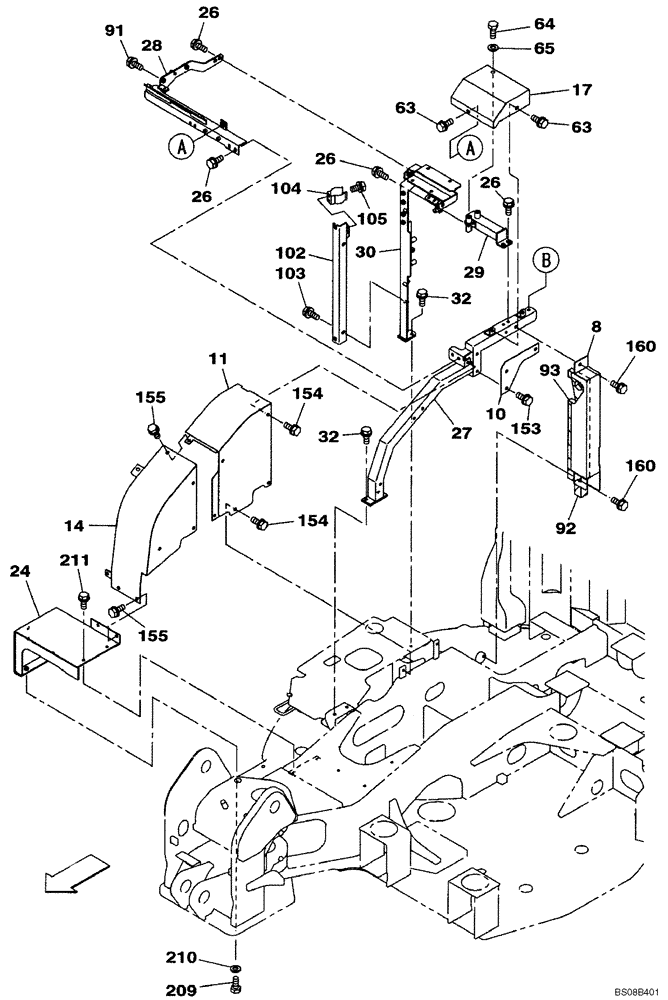

Схема запчастей Case CX80 - (09-11) - FRAMES, COVERS (09) - CHASSIS
26
63
28
30
26
210
160
24
17
209
160
102
153
64
154
93
92
65
8
29
105
26
103
155
32
11
91
104
32
10
14
155
26
27
154
211
63
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

8

KAN12490

COVER

1шт.

10

KAN12510Y2

COVER

1шт.

11

KAN3663Y2

COVER

1шт.

14

KAN3664Y2

COVER

1шт.

17

KAN11931Y2

COVER

Replaces KAN11930Y2

1шт.

24

KAN3628Y2

STEP

1шт.

KAN12551

FRAME, HOUSE, Incl. 26, 27, 28, 29, 30

1шт.

26

166052A1

BOLT

8шт.

27

KAN12561

SUPPORT ASSY.

1шт.

28

KAN12570

SUPPORT ASSY.

1шт.

29

KAN11911

SUPPORT

BRACKET

1шт.

30

KAN12580

SUPPORT ASSY.

1шт.

32

166052A1

BOLT

3шт.

63

166052A1

BOLT

2шт.

64

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

1шт.

65

151977A1

WASHER

1шт.

91

166052A1

BOLT

2шт.

92

KAN12630

SEAL

1шт.

93

KAN12640

SEAL

1шт.

102

KAN12420

BRACKET

1шт.

103

166052A1

BOLT

2шт.

104

152772A1

HOLDER

1шт.

105

166052A1

BOLT

2шт.

104a

KHN3548

PLATE

Used with Ref. 104, Not Shown

1шт.

153

166052A1

BOLT

3шт.

154

166052A1

BOLT

4шт.

155

166052A1

BOLT

6шт.

160

166052A1

BOLT

2шт.

209

827-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

2шт.

210

150409A1

WASHER

2шт.

211

166052A1

BOLT

2шт.
