(08-31) - CYLINDER ASSY, STANDARD BOOM - MODELS WITH LOAD HOLD

Запчасти Case CX80 (08-31) - CYLINDER ASSY, STANDARD BOOM - MODELS WITH LOAD HOLD (08) - HYDRAULICS

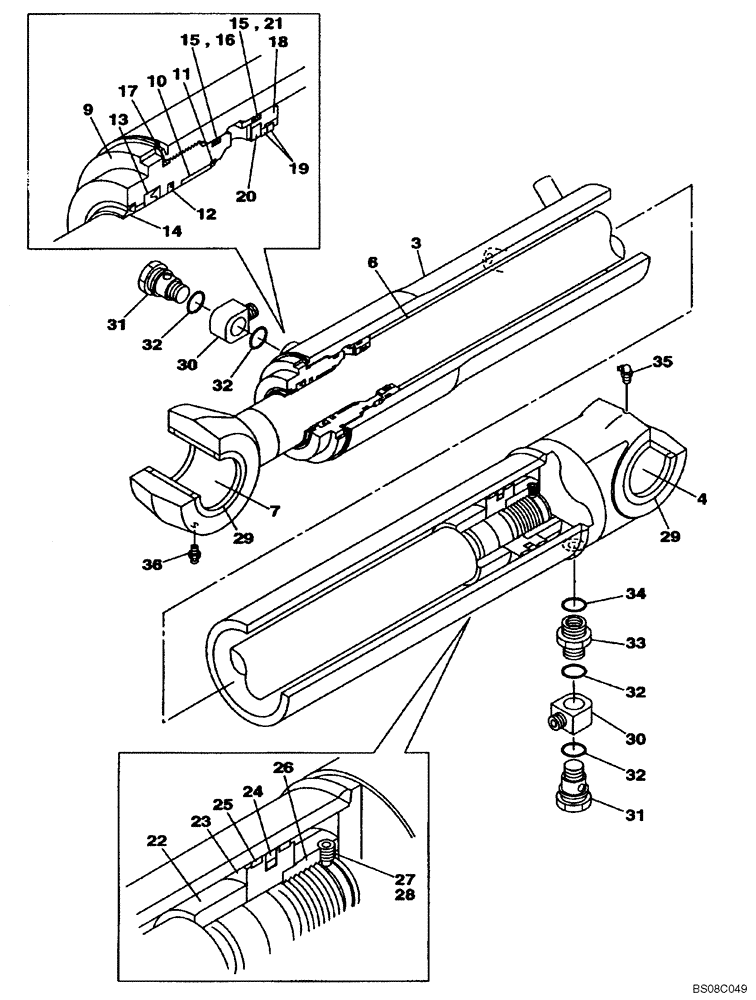

Схема запчастей Case CX80 - (08-31) - CYLINDER ASSY, STANDARD BOOM - MODELS WITH LOAD HOLD (08) - HYDRAULICS
17
32
29
18
33
32
16
28
3
13
12
32
15
11
22
35
26
20
34
36
15
31
27
10
21
4
25
30
24
19
30
9
14
7
29
32
23
6
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2039

HYDRAULIC CYLINDER

Boom; Incl. 4 - 36

1шт.

LZ00470

SEAL KIT

Incl. 12-17, 21, 24, 32

1шт.

LZ00614

REPAIR KIT

Incl. 3, 4

1шт.

LZ00615

REPAIR KIT

Incl. 6, 7

1шт.

3

LR00992

HYD CYL SLEEVE

1шт.

4

169105A1

SELF LUB RING

1шт.

6

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

7

169105A1

SELF LUB RING

1шт.

9

LU00134

CYLINDER END CAP

1шт.

10

155433A1

BUSHING

1шт.

11

155699A1

RING, SNAP

RING SNAP

1шт.

12

LE00857

RING

1шт.

13

155130A1

RING

1шт.

14

LE00420

SEAL

1шт.

15

154733A1

O-RING

2шт.

16

LE00906

BACK-UP RING

1шт.

17

154739A1

O-RING

1шт.

18

LS00180

HOLDER

1шт.

19

LE00931

SEAL

2шт.

20

LH00298

COLLAR

1шт.

21

155252A1

RING

1шт.

22

LE01009

BACK-UP RING

1шт.

23

LJ00866

JACK PISTON

1шт.

24

155310A1

SEALING RING

1шт.

25

LE00907

GUIDE RING

2шт.

26

LA00773

SPECIAL NUT

1шт.

27

156223A1

SET SCREW

1шт.

28

155977A1

BALL

1шт.

29

164445A1

RING

4шт.

30

LK00419

HYD CONNECTOR

2шт.

31

LK00348

PLUG

2шт.

32

154515A1

O-RING

4шт.

33

LK00350

FITTING

1шт.

34

154503A1

O-RING

1шт.

35

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

36

153630A1

LUBE NIPPLE

1шт.
