(08-25) - HYDRAULICS - ARM AND BUCKET

Запчасти Case CX80 (08-25) - HYDRAULICS - ARM AND BUCKET (08) - HYDRAULICS

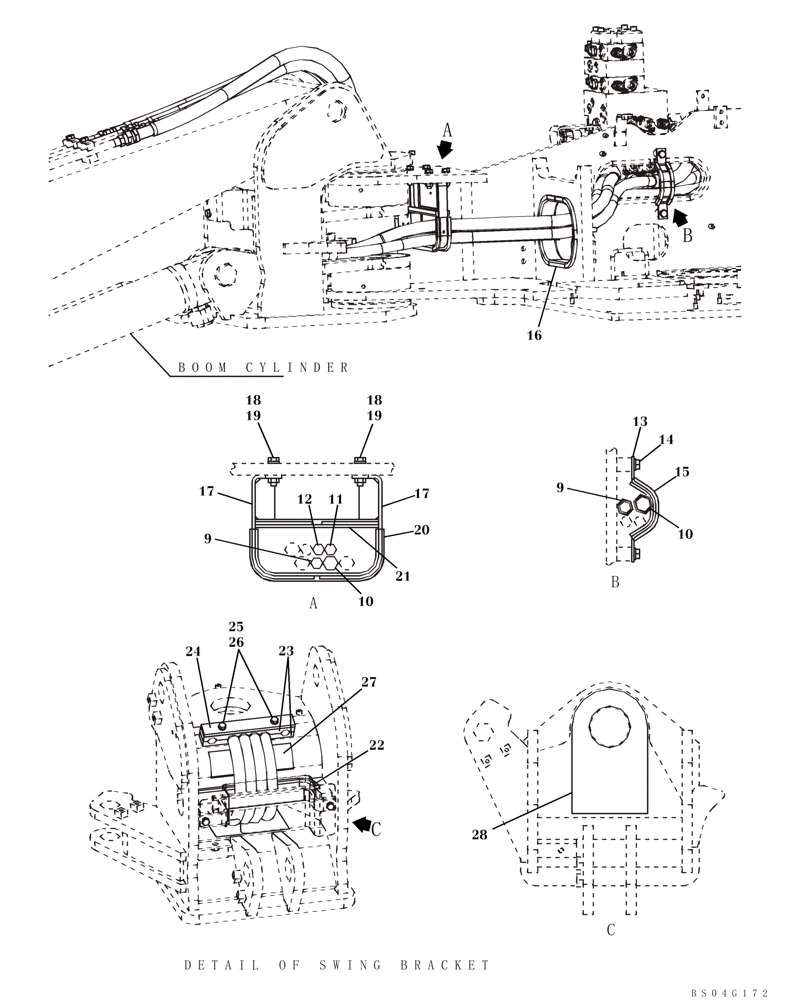

Схема запчастей Case CX80 - (08-25) - HYDRAULICS - ARM AND BUCKET (08) - HYDRAULICS
23
10
13
15
26
detail of swing bracket
19
28
a
a
17
9
18
17
10
25
12
27
18
c
16
bs04g172
20
11
21
boom cylinder
14
24
b
22
9
b
c
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

9

KAJ5099

HYDRAULIC HOSE,12.70 mm ID x 3050.00 mm

1шт.

10

KAJ5100

HYDRAULIC HOSE,15.88 mm ID x 2900.00 mm

1шт.

11

KAJ5101

HYDRAULIC HOSE,12.70 mm ID x 2550.00 mm

1шт.

12

KAJ5102

HYDRAULIC HOSE,12.70 mm ID x 2650.00 mm

1шт.

13

KAJ5195

CLAMP

1шт.

14

166347A1

BOLT,Sems, M10 x 30mm

2шт.

15

KAJ5119

FLEXIBLE SHEATH

1шт.

16

KAJ5197

GROMMET

1шт.

17

KAJ5196

HOLDER

2шт.

18

KAJ10030

BOLT

Replaces 827-10045

4шт.

19

150409A1

WASHER

4шт.

20

KAJ5198

GROMMET

1шт.

21

164689A1

GROMMET

1шт.

22

KAJ5123

FLEXIBLE SHEATH

1шт.

23

KAJ5182

HOSE CLAMP

2шт.

24

KAJ5106

PLATE

1шт.

25

C4E7601

SPECIAL BOLT

2шт.

26

150409A1

WASHER

2шт.

27

KAP1576

ADHESIVE STRIP

1шт.

28

KAP1577

ADHESIVE STRIP

1шт.
