(08-24) - HYDRAULICS - ARM AND BUCKET

Запчасти Case CX80 (08-24) - HYDRAULICS - ARM AND BUCKET (08) - HYDRAULICS

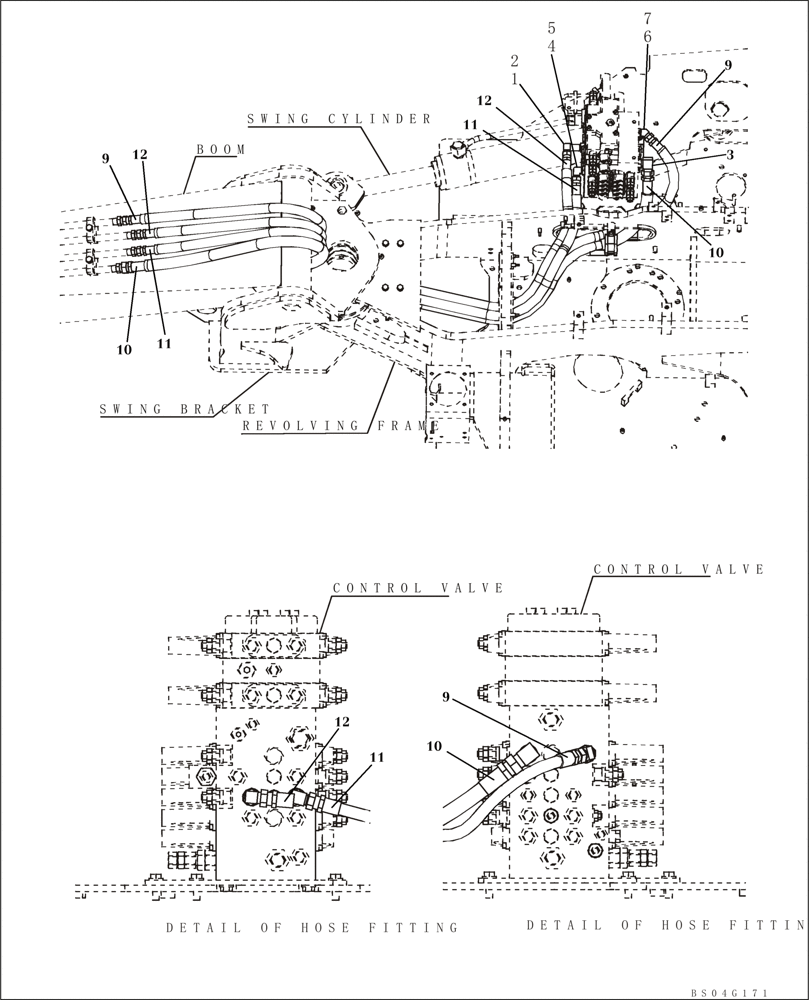

Схема запчастей Case CX80 - (08-24) - HYDRAULICS - ARM AND BUCKET (08) - HYDRAULICS
4
9
6
boom
10
2
3
detail of hose fitting
9
control valve
7
bs04g171
swing cylinder
1
12
11
11
swing bracket
12
5
9
10
12
11
revolving frame
detail of hose fitting
10
control valve
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ1044

ELBOW

Incl. 2

1шт.

2

154487A1

O-RING

1шт.

3

168609A1

ELBOW

1шт.

4

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 5

1шт.

5

154487A1

O-RING

1шт.

6

157585A1

ELBOW

Incl. 7

1шт.

7

154487A1

O-RING

1шт.

9

KAJ5099

HYDRAULIC HOSE,12.70 mm ID x 3050.00 mm

1шт.

10

KAJ5100

HYDRAULIC HOSE,15.88 mm ID x 2900.00 mm

1шт.

11

KAJ5101

HYDRAULIC HOSE,12.70 mm ID x 2550.00 mm

1шт.

12

KAJ5102

HYDRAULIC HOSE,12.70 mm ID x 2650.00 mm

1шт.
