(08-14) - HYDRAULICS - DRAIN LINE, MULTI-PURPOSE + 3 WAY VALVE

Запчасти Case CX80 (08-14) - HYDRAULICS - DRAIN LINE, MULTI-PURPOSE + 3 WAY VALVE (08) - HYDRAULICS

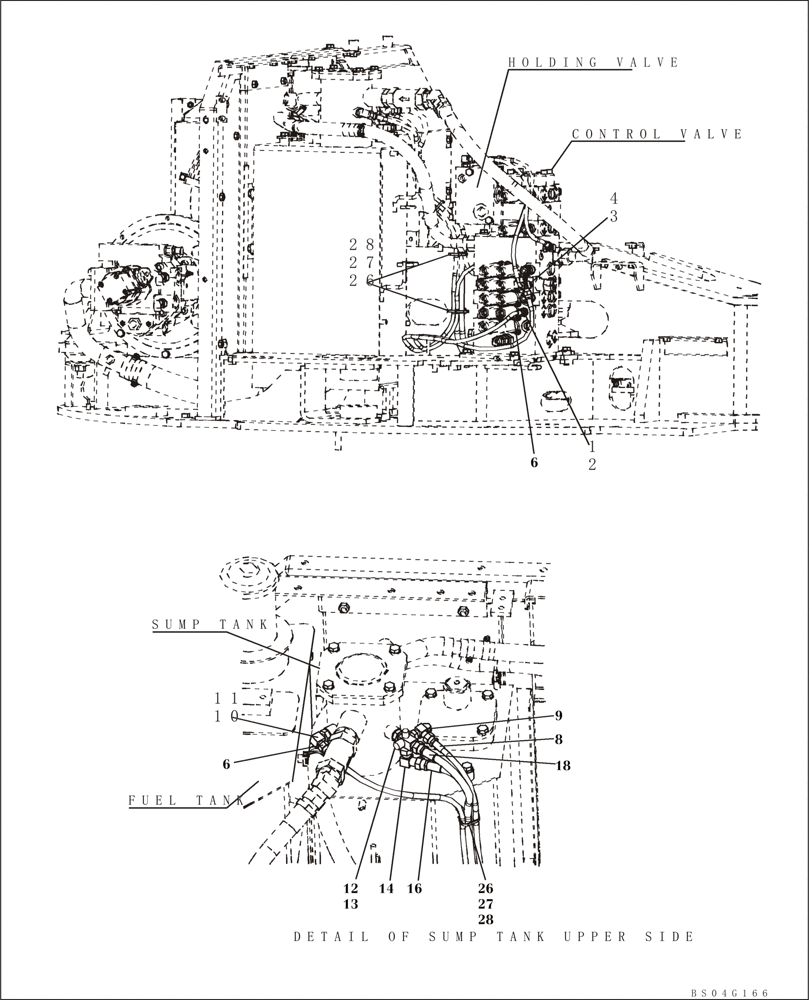

Схема запчастей Case CX80 - (08-14) - HYDRAULICS - DRAIN LINE, MULTI-PURPOSE + 3 WAY VALVE (08) - HYDRAULICS
28
3
26
12
fuel tank
detail of sump tank upper side
6
4
14
26
6
sump tank
27
13
11
2
holding valve
1
8
18
16
bs04g166
28
9
10
27
control valve
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 2

1шт.

2

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

3

159497A1

TEE

Incl. 4

1шт.

4

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

6

KHJ2061

HOSE

1шт.

8

KHJ2036

HOSE

1шт.

9

163814A1

ELBOW

1шт.

10

156554A1

ELBOW

Incl. 11

1шт.

11

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

12

KHJ1964

ADAPTER

Incl. 13

1шт.

13

154475A1

O-RING

1шт.

14

153526A1

ELBOW

1шт.

16

KHJ2207

HOSE

1шт.

18

KHJ2318

HOSE

1шт.

26

150860A1

COLLAR

3шт.

27

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

3шт.

28

150496A1

MOUNTING CLIP

3шт.
