(08-12) - HYDRAULICS - DRAIN LINE, SINGLE ACTING CIRCUIT

Запчасти Case CX80 (08-12) - HYDRAULICS - DRAIN LINE, SINGLE ACTING CIRCUIT (08) - HYDRAULICS

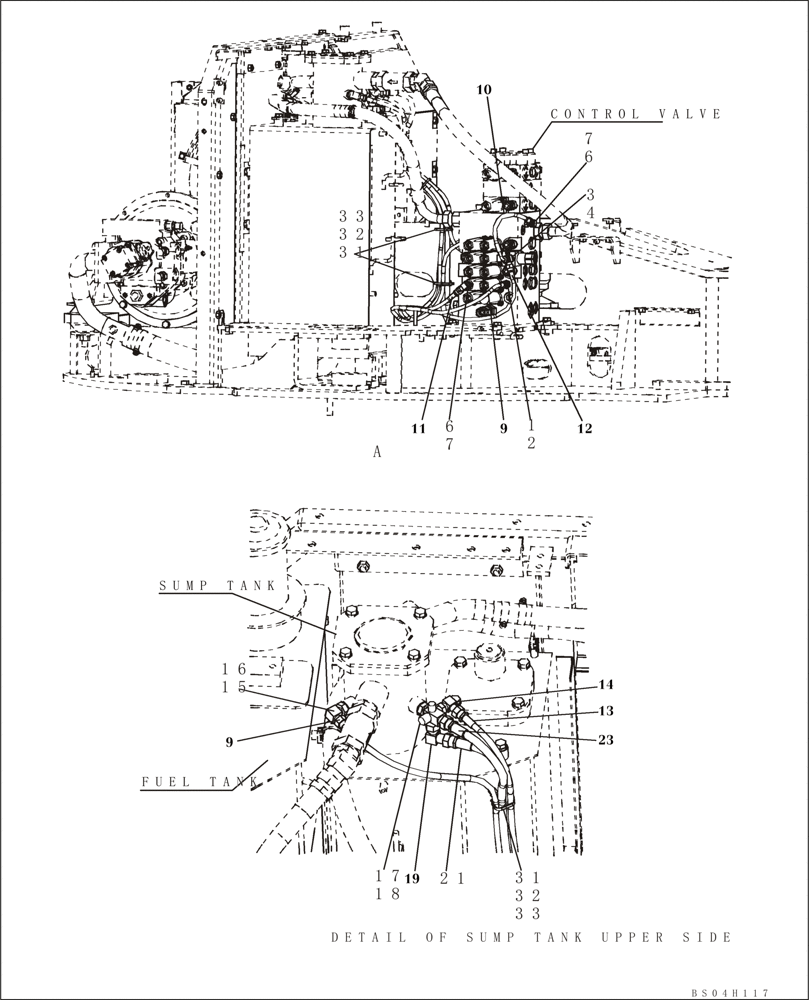

Схема запчастей Case CX80 - (08-12) - HYDRAULICS - DRAIN LINE, SINGLE ACTING CIRCUIT (08) - HYDRAULICS
control valve
1
16
15
21
6
detail of sump tank upper side
32
12
7
14
18
fuel tank
bs04h117
6
2
11
4
17
19
13
10
33
9
31
9
32
a
7
31
33
3
23
sump tank
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 2

1шт.

2

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

3

159497A1

TEE

Incl. 4

2шт.

4

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

6

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 7

2шт.

7

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

9

KHJ2061

HOSE

1шт.

10

KHJ2292

HOSE

1шт.

11

KHJ2249

HOSE

1шт.

12

KHJ2054

HOSE

1шт.

13

KHJ2036

HOSE

1шт.

14

163814A1

ELBOW

1шт.

15

156554A1

ELBOW

Incl. 16

1шт.

16

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

17

KHJ1964

ADAPTER

Incl. 18

1шт.

18

154475A1

O-RING

1шт.

19

153526A1

ELBOW

1шт.

21

KHJ2207

HOSE

1шт.

23

KHJ2318

HOSE

1шт.

31

150860A1

COLLAR

3шт.

32

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

3шт.

33

150496A1

MOUNTING CLIP

4шт.
