(08-06) - HYDRAULICS - RESERVOIR RETURN

Запчасти Case CX80 (08-06) - HYDRAULICS - RESERVOIR RETURN (08) - HYDRAULICS

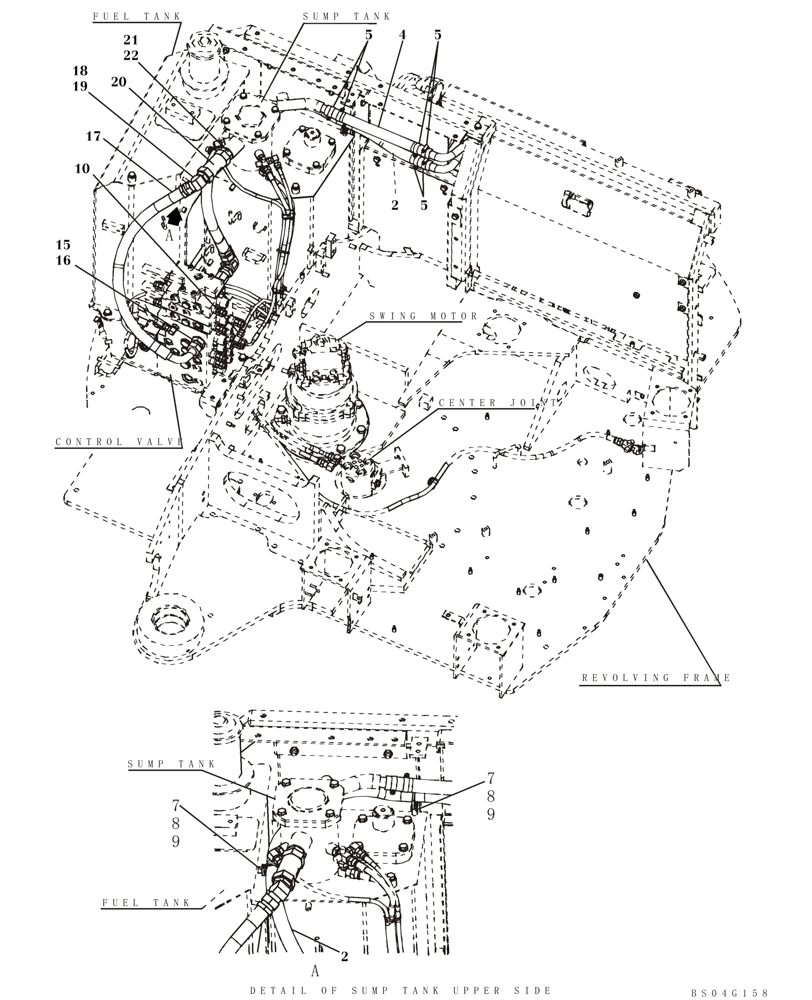

Схема запчастей Case CX80 - (08-06) - HYDRAULICS - RESERVOIR RETURN (08) - HYDRAULICS
sump tank
20
18
5
19
swing motor
fuel tank
bs04g158
8
center joint
8
control valve
revolving frame
9
a
a
7
15
2
detail of sump tank upper side
17
2
5
21
22
10
16
fuel tank
5
9
7
sump tank
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KAJ4655

HYDRAULIC HOSE

1шт.

4

KAJ4983

HYDRAULIC HOSE

1шт.

5

KMJ1201

COLLAR

6шт.

7

150860A1

COLLAR

2шт.

8

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

2шт.

9

150496A1

MOUNTING CLIP

2шт.

10

KAJ5008

TUBE ASSY.,18.4 mm ID x 25.4 mm OD

1шт.

15

151655A1

HYD CONNECTOR,1" NPT O-Ring x 1" NPT

Incl. 16

1шт.

16

154523A1

O-RING

1шт.

17

KAJ5079

HYDRAULIC HOSE,25.40 mm ID x 800.00 mm

1шт.

18

157587A1

ELBOW

Incl. 19

1шт.

19

154523A1

O-RING

1шт.

20

KRJ6596

CHECK VALVE

1шт.

21

FAJ0245

FITTING

Incl. 22

1шт.

22

154523A1

O-RING

2шт.
