(08-04) - HYDRAULICS - CONTROL VALVE SUPPLY

Запчасти Case CX80 (08-04) - HYDRAULICS - CONTROL VALVE SUPPLY (08) - HYDRAULICS

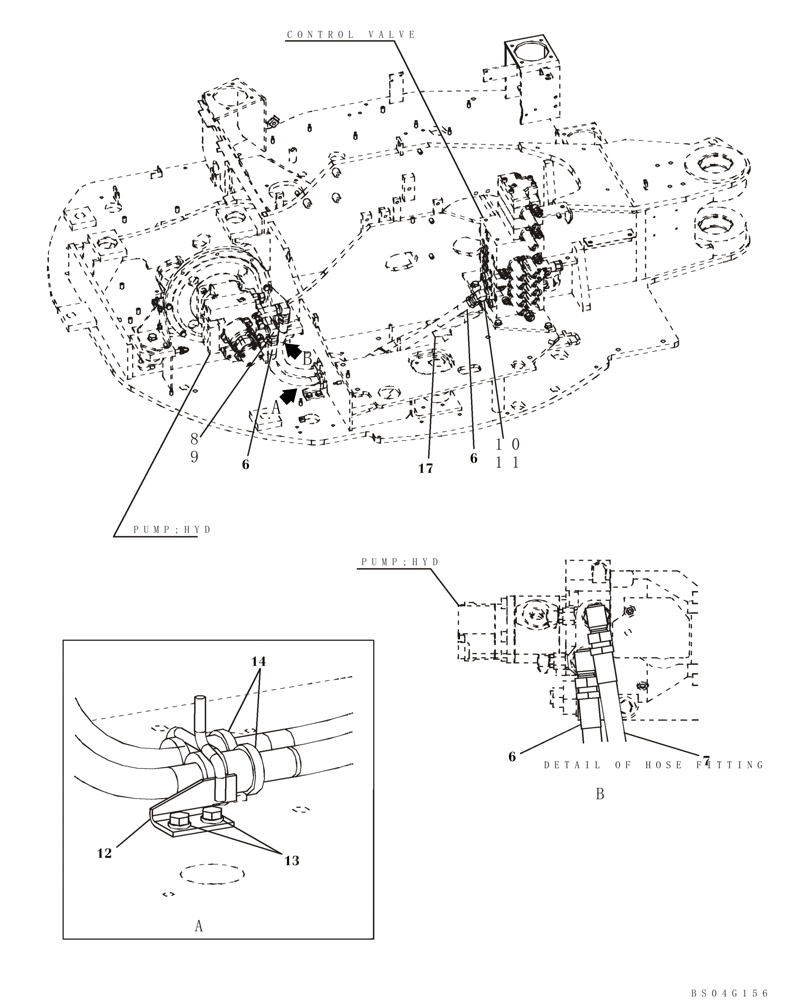

Схема запчастей Case CX80 - (08-04) - HYDRAULICS - CONTROL VALVE SUPPLY (08) - HYDRAULICS
6
7
control valve
8
bs04g156
14
6
6
a
detail of hose fitting
13
11
12
9
b
a
17
b
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

6

KAJ5083

HYDRAULIC HOSE

1шт.

7

KAJ5036

HYDRAULIC HOSE,15.88 mm ID x 1450.00 mm

1шт.

8

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 9

1шт.

9

154503A1

O-RING

1шт.

10

157586A1

ELBOW

Incl. 11

1шт.

11

154503A1

O-RING

1шт.

12

KAJ4959

BRACKET

1шт.

13

166052A1

BOLT

2шт.

14

KHJ2023

HOSE CLAMP

2шт.

17

KAJ4773

PLATE

1шт.
