(09-22) - CONTROLS, BOOM SWING

Запчасти Case CX80 (09-22) - CONTROLS, BOOM SWING (09) - CHASSIS/ATTACHMENTS

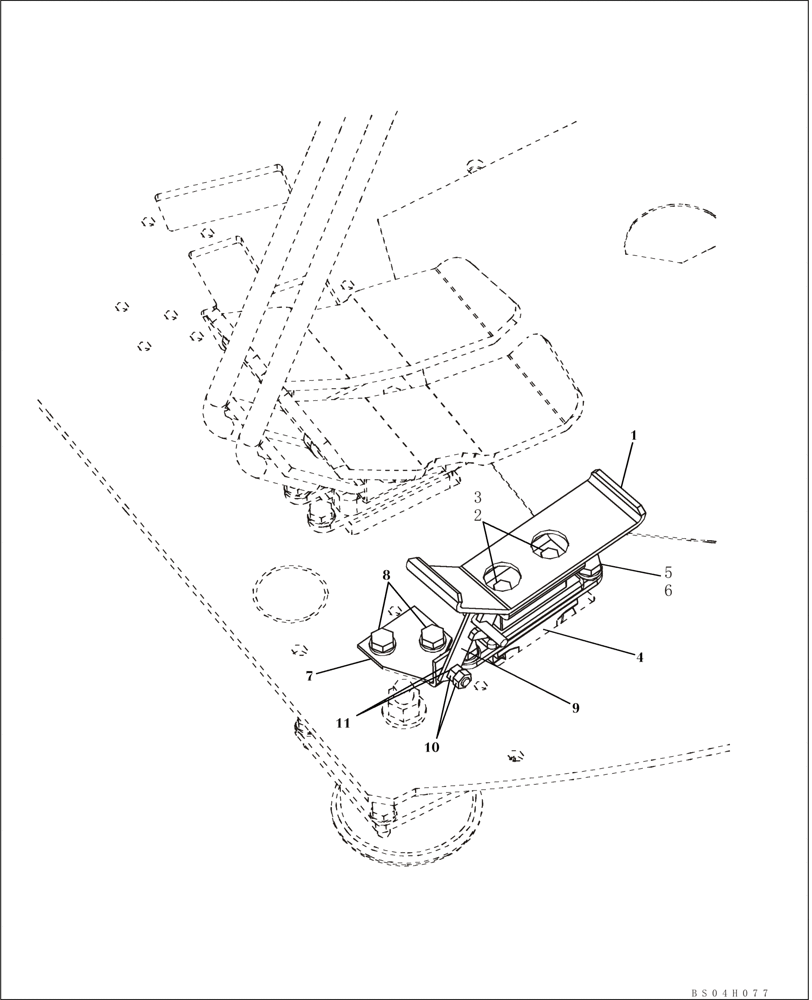

Схема запчастей Case CX80 - (09-22) - CONTROLS, BOOM SWING (09) - CHASSIS/ATTACHMENTS
8
9
1
7
4
2
5
10
6
3
bs04h077
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2229

PEDAL

Foot

1шт.

2

162571A1

BOLT,High Strength, M8 x 16mm

2шт.

3

159500A1

WASHER

2шт.

4

KHJ2278

CONTROL VALVE

See Figure 08-81

1шт.

5

150548A1

BOLT,High Strength, Hex, M10 x 20mm

2шт.

6

150604A1

WASHER

2шт.

7

KHJ2568

BRACKET

1шт.

8

166346A1

BOLT,Sems, M10

2шт.

9

KHJ2231

LEVER

1шт.

10

157770A1

NUT

2шт.

11

157558A1

WASHER

2шт.
