(09-19) - CONTROLS - OPERATORS COMPARTMENT

Запчасти Case CX80 (09-19) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS

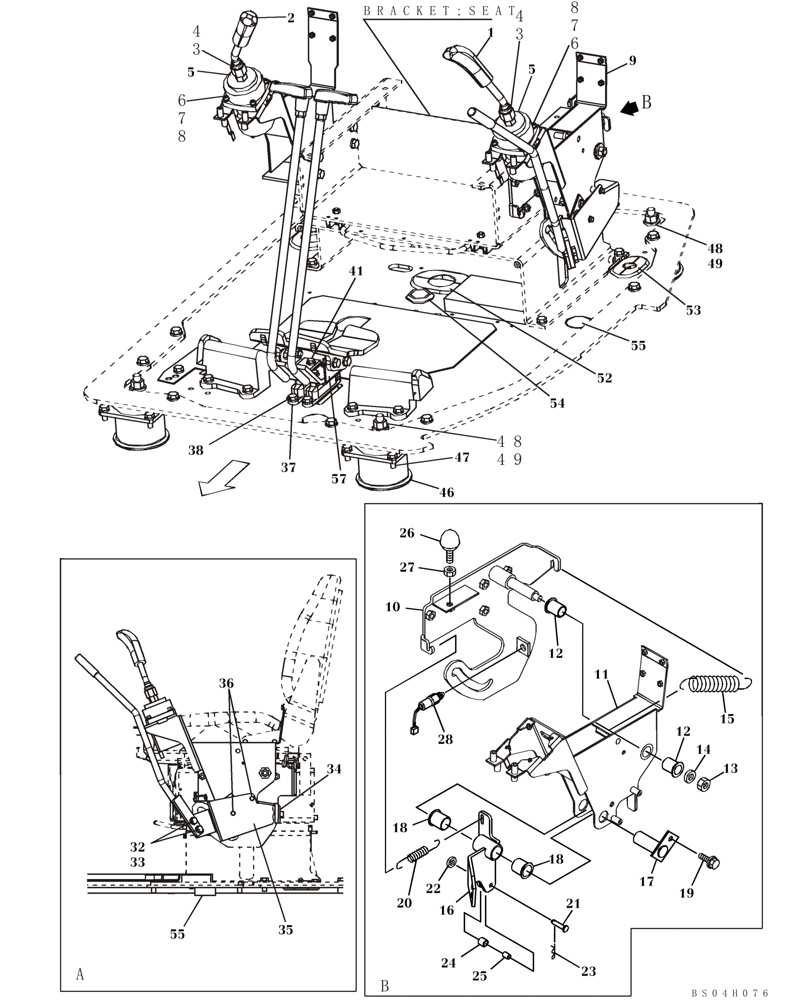

Схема запчастей Case CX80 - (09-19) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS
21
41
12
6
5
14
13
54
3
3
bs04h076
23
20
49
1
7
b
18
55
4
48
38
25
47
7
37
53
26
8
24
10
55
b
57
5
33
48
49
17
8
22
46
18
34
4
32
12
a
6
52
11
16
27
9
19
2
36
15
28
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2913

GRIP

Left Hand

1шт.

2

KHJ2912

GRIP

Right Hand

1шт.

3

151154A1

JAM NUT

2шт.

4

151302A1

CAP

2шт.

5

KHJ2911

VALVE

See Figure 08-79

2шт.

6

862-6030

HEX SOC SCREW,M6 x 30mm, Cl 12.9

8шт.

7

183-106VR

SPRING WASHER

8шт.

8

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

8шт.

9

KHJ2643

SUPPORT ASSY.

Incl. 10 - 28

1шт.

10

KHJ2641

HOLDER

1шт.

11

KHJ2642

HOLDER

1шт.

12

HKJ0081

BUSHING

2шт.

13

829-1412

NUT,M12, Cl 10.9

1шт.

14

151161A1

WASHER

1шт.

15

KHJ2306

SPRING

1шт.

16

KHJ1979

ARM

1шт.

17

KHJ1980

PIN

1шт.

18

KHJ1797

BUSHING

2шт.

19

166345A1

BOLT

1шт.

20

KHJ1982

SPRING

1шт.

21

KHJ2032

HEADED PIN

1шт.

22

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

23

153077A1

COTTER PIN

1шт.

24

KHJ1795

NEEDLE BEARING

1шт.

25

KHJ1796

BUSHING

1шт.

26

151108A1

STOP

Rubber

1шт.

27

153604A1

NUT

1шт.

28

166459A1

LIMIT SWITCH

Limit

1шт.

32

150548A1

BOLT,High Strength, Hex, M10 x 20mm

M10 x 20; 10,9

2шт.

33

150604A1

WASHER

2шт.

34

167291A1

LINING

1шт.

35

KHJ2644

COVER

1шт.

36

KHN2132

BOLT,Hex Flg Hd, M6 x 16

2шт.

37

KHJ1927

CONTROL BLOCK

See Figure 08-82

1шт.

38

166351A1

BOLT,Sems, M10 x 20mm

4шт.

41

167182A1

BOLT,Sems, M8 x 25mm

4шт.

46

KHJ1471

INSULATOR BLOCK

RUBBER BLOCK Replaces 167875A1

4шт.

47

166052A1

BOLT

16шт.

48

150714A1

WASHER

4шт.

49

150760A1

NUT

4шт.

52

162624A1

GROMMET

1шт.

53

162623A1

GROMMET

1шт.

54

167261A1

GROMMET

1шт.

55

KHJ2404

SEAL

2шт.

57

KHJ2007

BRACKET

1шт.
