(09-11) - HOOD, ENGINE - DOORS, SIDE

Запчасти Case CX80 (09-11) - HOOD, ENGINE - DOORS, SIDE (09) - CHASSIS/ATTACHMENTS

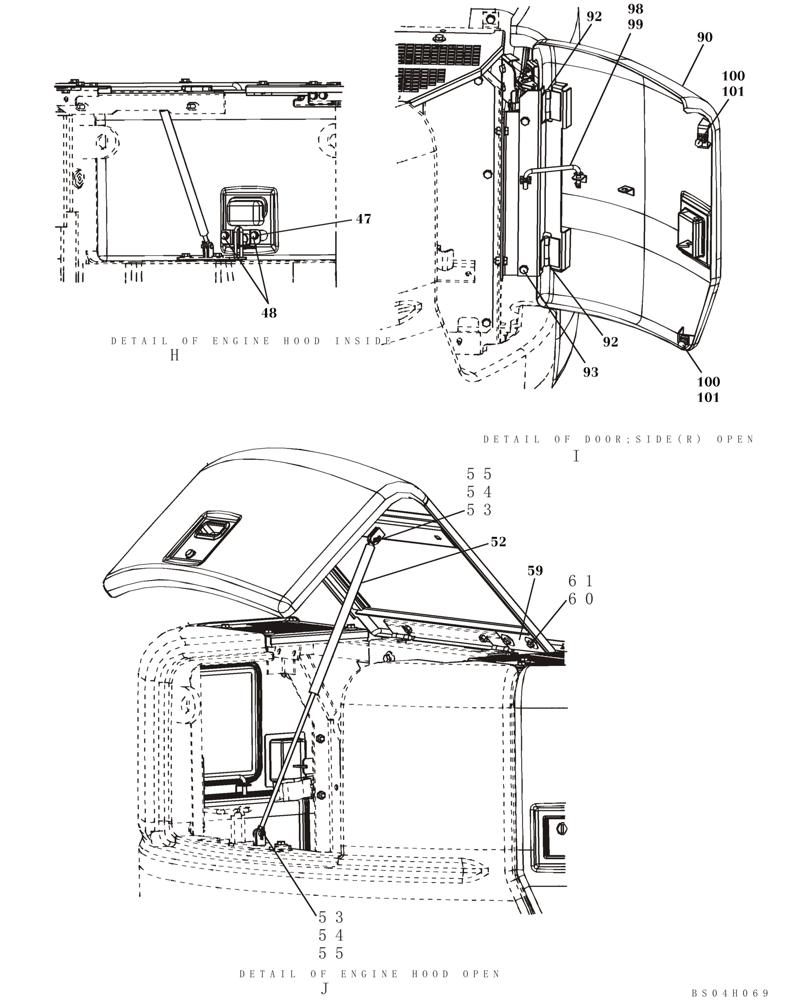

Схема запчастей Case CX80 - (09-11) - HOOD, ENGINE - DOORS, SIDE (09) - CHASSIS/ATTACHMENTS
92
h
47
53
54
52
93
detail of engine hood open
detail of engine hood inside
j
100
100
53
92
61
i
54
60
55
59
90
99
55
bs04h069
48
101
101
98
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

47

HEN0116

LOCK

1шт.

48

166052A1

BOLT

M10 x 25

2шт.

52

KAN3502

GAS STRUT

1шт.

53

KAJ1482

HEADED PIN

2шт.

54

153077A1

COTTER PIN

2шт.

55

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

59

KAN3535

GLASS

1шт.

60

166345A1

BOLT

M8 x 16

2шт.

61

163356A1

WASHER

2шт.

90

KAN3484Y2

DOOR

Incl. 91, 92

1шт.

91

158920A1

LOCK

Not Illustrated; See Figure 09-10

1шт.

92

KAN3271

HINGE

2шт.

93

166052A1

BOLT

M10 x 25

2шт.

98

KAN3407

STAY

1шт.

99

153181A1

COTTER PIN

1шт.

100

159091A1

STOP

2шт.

101

162R010VR

NUT

M10

2шт.
