(09-10) - FRAMES, COVERS - HOOD, ENGINE

Запчасти Case CX80 (09-10) - FRAMES, COVERS - HOOD, ENGINE (09) - CHASSIS/ATTACHMENTS

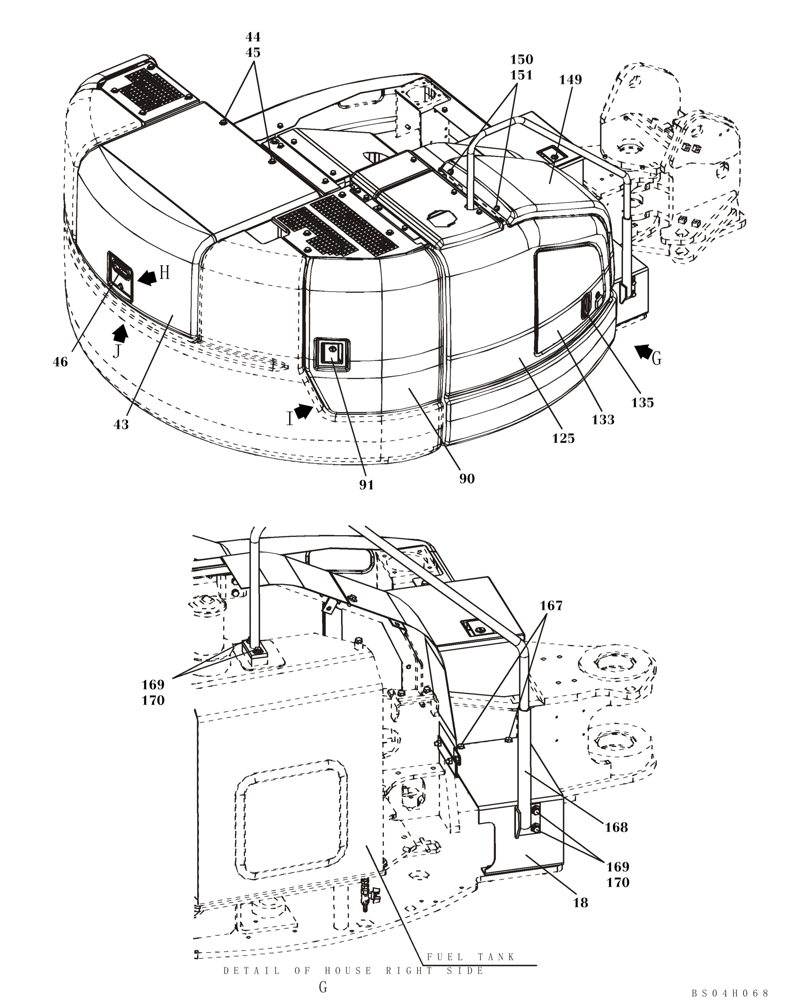

Схема запчастей Case CX80 - (09-10) - FRAMES, COVERS - HOOD, ENGINE (09) - CHASSIS/ATTACHMENTS
fuel tank
43
45
169
135
18
125
133
bs04h068
46
167
170
detail of house right side
i
151
g
h
169
g
168
90
j
44
150
91
170
149
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

18

KAN3628Y2

STEP

1шт.

43

KAN3635Y2

ENGINE HOOD

1шт.

44

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

2шт.

45

151977A1

WASHER

2шт.

46

KHN3442

HANDLE

1шт.

90

KAN3484Y2

DOOR

Incl. 91, 92

1шт.

91

158920A1

LOCK

1шт.

92

KAN3271

HINGE

Not Illustrated, See Figure 09-11

2шт.

125

KAN3622Y2

COVER

1шт.

133

KAN3570Y2

COVER

1шт.

135

KHN3442

HANDLE

1шт.

149

KAN3345

COVER

1шт.

150

102R010A020N

BOLT

M10 x 20

2шт.

151

KHN3334

WASHER

M10

2шт.

167

166052A1

BOLT

M10 x 25

2шт.

168

KAN3654

STAY

1шт.

170

151977A1

WASHER

4шт.

169

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

4шт.
