(08-94) - CYLINDER ASSY, BUCKET - STANDARD BOOM

Запчасти Case CX80 (08-94) - CYLINDER ASSY, BUCKET - STANDARD BOOM (08) - HYDRAULICS

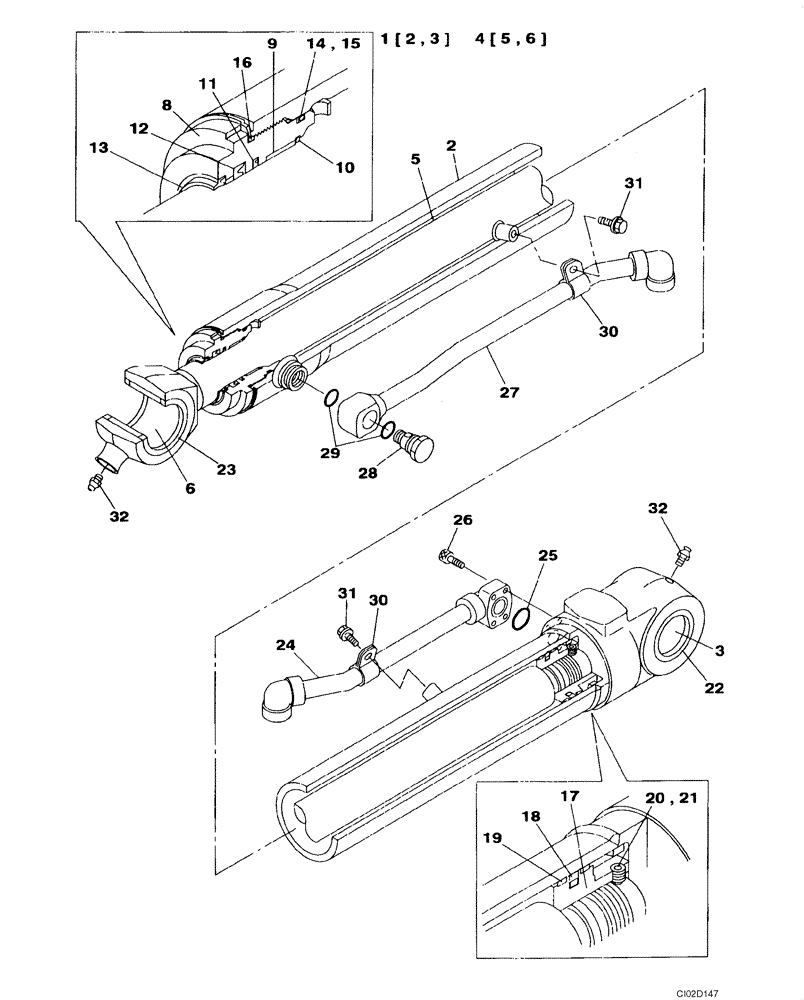

Схема запчастей Case CX80 - (08-94) - CYLINDER ASSY, BUCKET - STANDARD BOOM (08) - HYDRAULICS
30
24
28
27
1 (2,3)
18
17
31
20
32
16
32
10
30
2
29
26
25
14
22
21
13
4 (5,6)
23
5
12
11
3
15
6
9
31
19
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2440

BUCKET CYLINDER

Bucket; Incl. 1 - 32

1шт.

1

LR00914

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

166833A1

BUSHING

2шт.

4

LB00812

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

166834A1

BUSHING

1шт.

8

LU00147

CYLINDER END CAP

1шт.

9

LB00717

BACK-UP RING

1шт.

10

166883A1

RING, SNAP

RING SNAP

1шт.

11

LE00938

SEALING RING

SEALRING Replaces LE00398

1шт.

12

166789A1

SEALING RING

1шт.

13

LAU0195

SEAL

1шт.

14

154689A1

O-RING

1шт.

15

LE00939

BACK-UP RING

1шт.

16

154695A1

O-RING

1шт.

17

LJ00891

JACK PISTON

1шт.

18

166819A1

SEALING RING

SEALRING

1шт.

19

LE00940

GUIDE RING

2шт.

20

156222A1

SCREW

1шт.

21

155976A1

BALL

1шт.

22

166466A1

SEAL

2шт.

23

166467A1

SEAL

2шт.

24

LR00779

PIPE

1шт.

25

154499A1

O-RING

1шт.

26

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

4шт.

27

LR00916

PIPE

1шт.

28

LK00348

PLUG

1шт.

29

154515A1

O-RING

1шт.

30

LS00179

BRACKET

2шт.

31

LA00789

BOLT,Spcl

2шт.

32

153630A1

LUBE NIPPLE

2шт.

LZ00473

SEAL KIT

Incl. 11 - 16, 18, 19

1шт.
