(08-90) - CYLINDER ASSY, STANDARD BOOM - MODELS WITHOUT LOAD HOLD

Запчасти Case CX80 (08-90) - CYLINDER ASSY, STANDARD BOOM - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

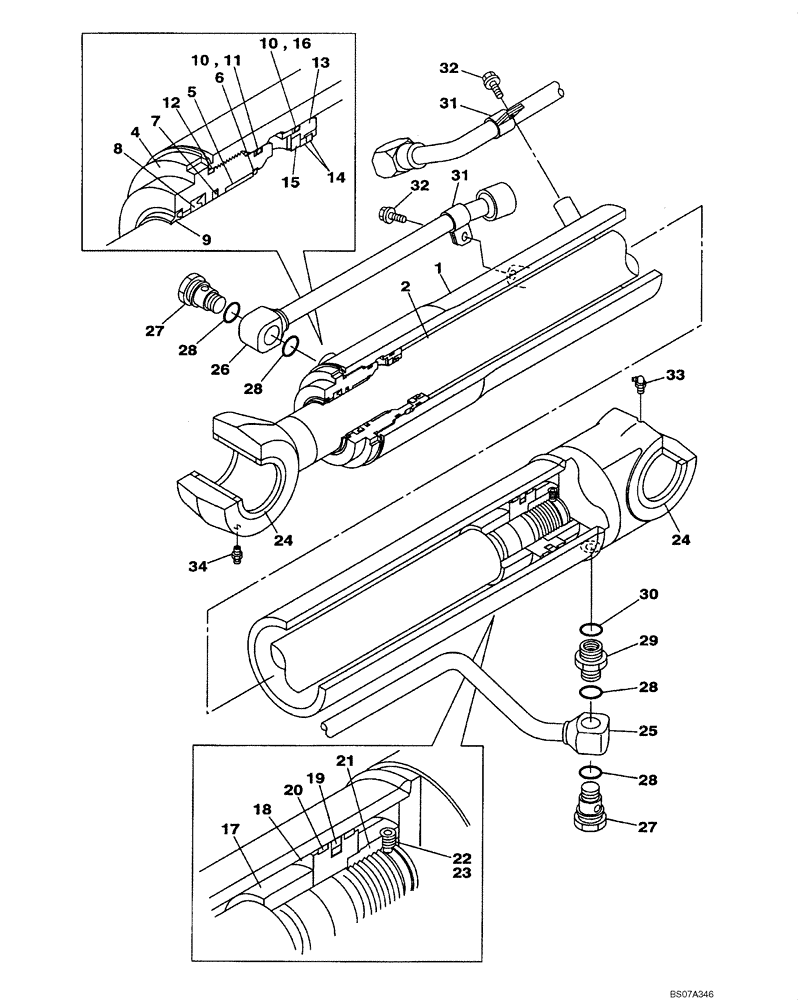

Схема запчастей Case CX80 - (08-90) - CYLINDER ASSY, STANDARD BOOM - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
16
28
29
26
20
10
14
21
32
31
25
2
24
1
28
4
32
34
8
28
17
11
12
33
27
13
19
7
22
9
31
10
24
30
28
27
15
6
18
23
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2034

HYDRAULIC CYLINDER

Standard Boom; Incl. 1 - 34

1шт.

1

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

2

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

3

NSS

NOT SOLD SEPARAT

Head, Cylinder, Incl. 4 - 6

1шт.

4

LU00134

CYLINDER END CAP

1шт.

5

155433A1

BUSHING

1шт.

6

155699A1

RING, SNAP

RING SNAP

1шт.

7

LE00857

RING

1шт.

8

155130A1

RING

1шт.

9

LE00420

SEAL

1шт.

10

154733A1

O-RING

2шт.

11

LE00906

BACK-UP RING

1шт.

12

LE00602

O-RING

1шт.

13

LS00180

HOLDER

1шт.

14

LE00931

SEAL

2шт.

15

LH00298

COLLAR

1шт.

16

155252A1

RING

1шт.

17

LE01009

BACK-UP RING

1шт.

18

LJ00866

JACK PISTON

1шт.

19

155310A1

SEALING RING

1шт.

20

LE00907

GUIDE RING

2шт.

21

LA00773

SPECIAL NUT

1шт.

22

156223A1

SET SCREW

1шт.

23

155977A1

BALL

1шт.

24

164445A1

RING

4шт.

25

LR00905

PIPE

1шт.

26

LR00906

PIPE

1шт.

27

LK00348

PLUG

2шт.

28

154515A1

O-RING

4шт.

29

LK00350

FITTING

1шт.

30

154503A1

O-RING

1шт.

31

LS00179

BRACKET

2шт.

32

LA00789

BOLT,Spcl

2шт.

33

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

34

153630A1

LUBE NIPPLE

1шт.

LZ00470

SEAL KIT

Incl. 7 - 12, 16, 28

1шт.

LZ00614

REPAIR KIT

Incl. 1

1шт.

LZ00615

REPAIR KIT

Incl. 2

1шт.
