(08-82) - VALVE ASSY - PEDAL CONTROL

Запчасти Case CX80 (08-82) - VALVE ASSY - PEDAL CONTROL (08) - HYDRAULICS

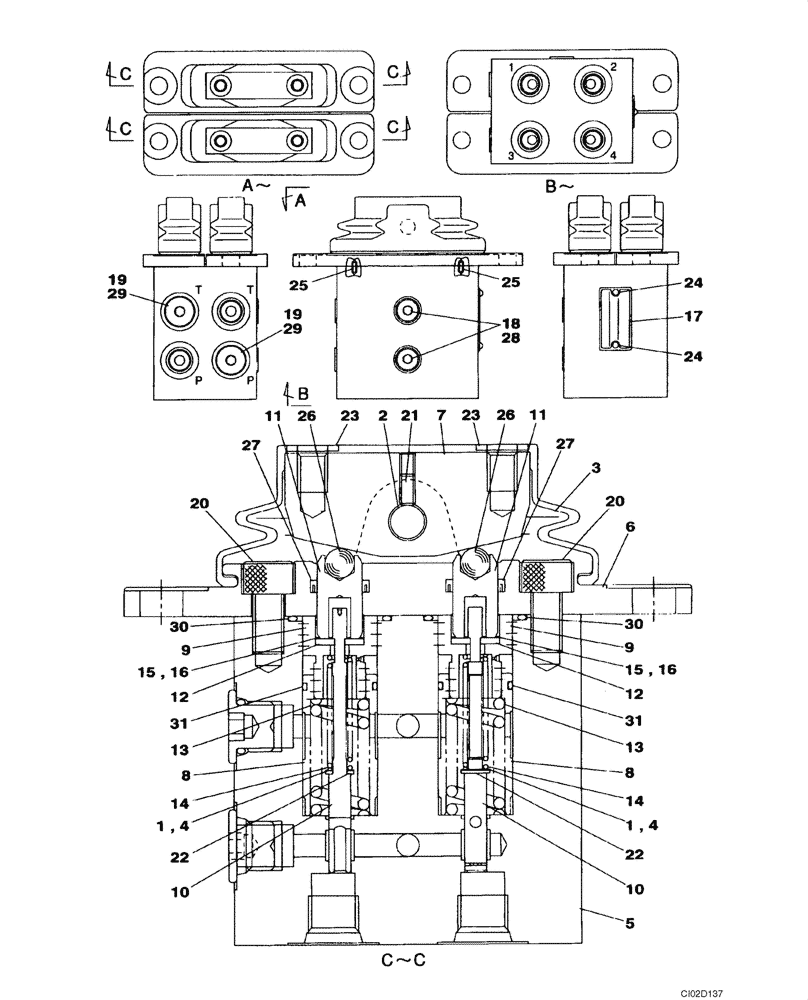

Схема запчастей Case CX80 - (08-82) - VALVE ASSY - PEDAL CONTROL (08) - HYDRAULICS
8
21
20
19
29
9
22
1
16
30
10
4
17
8
4
15
15
23
10
14
31
28
14
20
13
3
13
11
11
26
19
24
7
27
23
31
2
30
16
12
12
27
5
6
25
18
29
24
25
1
9
22
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHJ1927

CONTROL BLOCK

Incl. 1 - 31

1шт.

1

LH00229

SHIM

4шт.

2

LA00676

SPECIAL PIN

2шт.

3

LQ000330

BELLOWS

Replaces LQ00021

2шт.

4

LH00232

SHIM

4шт.

5

NSS

NOT SOLD SEPARAT

Body

1шт.

6

LW004630

COVER

Replaces LW00366

2шт.

7

LF00034

CAM

2шт.

8

NSS

NOT SOLD SEPARAT

Sleeve

4шт.

9

NSS

NOT SOLD SEPARAT

Piston

4шт.

10

NSS

NOT SOLD SEPARAT

Spool

4шт.

11

LJ00893

TAPPET

4шт.

12

LH00301

RETAINER

4шт.

13

LG00399

COMPRESSION SPRING

4шт.

14

LG00400

COMPRESSION SPRING

4шт.

15

LH00302

SHIM

4шт.

16

LH00303

SHIM

4шт.

17

NSS

NOT SOLD SEPARAT

Plate

1шт.

18

155510A1

PLUG

2шт.

19

160083A1

PLUG

2шт.

20

LA009830

BOLT,Hex Skt Hd

Replaces 108R008Y016N

4шт.

21

152K004Y008N

HEX SOC SCREW

2шт.

22

895-10004

WASHER,M4 x 9 x .8

4шт.

23

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

24

LA00769

RIVET

2шт.

25

160856A1

PIN, ROLL

4шт.

26

167013A1

BALL

4шт.

27

LE00782

PACKING

4шт.

28

154455A1

O-RING

2шт.

29

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

30

LE00946

O-RING

4шт.

31

LH00417

SHIM,0.5mm Thk

4шт.
