(08-17) - VALVE ASSY, RELIEF - BOOM AND ARM CYLINDER ASSYS

Запчасти Case CX75SR (08-17) - VALVE ASSY, RELIEF - BOOM AND ARM CYLINDER ASSYS (08) - HYDRAULICS

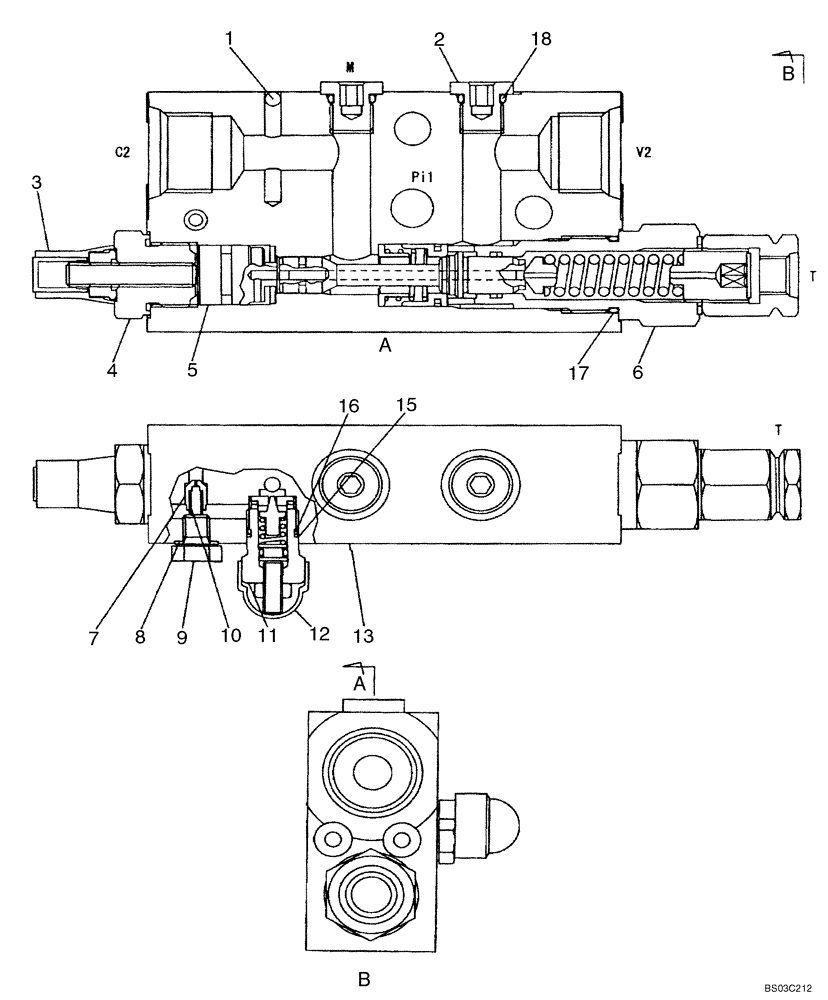

Схема запчастей Case CX75SR - (08-17) - VALVE ASSY, RELIEF - BOOM AND ARM CYLINDER ASSYS (08) - HYDRAULICS
16
10
1
3
2
17
8
13
18
5
11
7
6
4
15
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAJ4596

SAFETY VALVE

Boom and Arm Cylinder Assys; Incl. 1 - 18

1шт.

1

NSS

NOT SOLD SEPARAT

Ball, Steel

4шт.

2

NSS

NOT SOLD SEPARAT

Plug

2шт.

3

LR01032

CAP

1шт.

4

LK00430

PLUG

1шт.

5

NSS

NOT SOLD SEPARAT

Piston

1шт.

6

LH00365

SLEEVE

1шт.

7

NSS

NOT SOLD SEPARAT

Poppet

1шт.

8

LE01065

SEAL

1шт.

9

LV00033

SCREW

1шт.

10

NSS

NOT SOLD SEPARAT

Spring

1шт.

11

LJ01094

VALVE, PRESSURE RELI

EF

1шт.

12

LR01033

CAP

1шт.

13

NSS

NOT SOLD SEPARAT

Manifold

1шт.

LR01034

SEAL KIT

Incl. 15 - 18

1шт.

15

LE01060

BACK-UP RING

1шт.

16

LE01063

O-RING

1шт.

17

163567A1

O-RING

1шт.

18

LBQ5111

O-RING

2шт.
