(06-03) - TRAVEL REDUCTION GEAR

Запчасти Case CX75SR (06-03) - TRAVEL REDUCTION GEAR (06) - POWER TRAIN

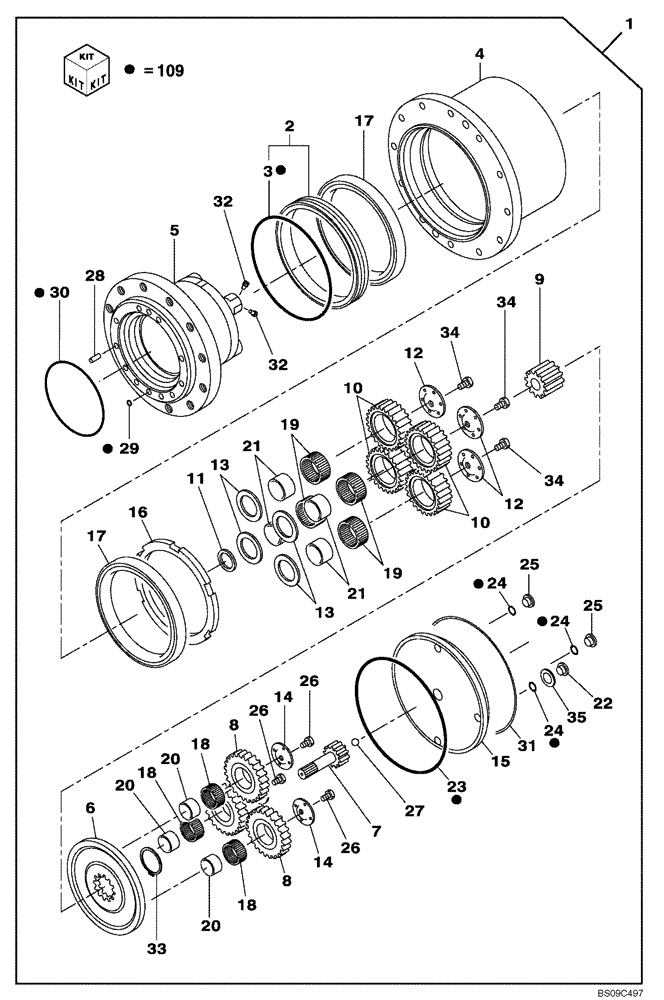

Схема запчастей Case CX75SR - (06-03) - TRAVEL REDUCTION GEAR (06) - POWER TRAIN
26
14
26
12
9
21
24
20
18
14
24
30
13
32
28
29
20
25
109
8
13
24
22
3
7
18
33
18
2
26
25
20
34
16
10
15
21
12
34
31
19
11
17
19
34
4
27
17
35
6
23
10
5
32
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LN002390

REDUCER

Incl. 2 - 35

1шт.

2

LE018060

SEAL

1шт.

4

LH005860

HUB

1шт.

5

LR017610

SPINDLE

1шт.

6

LN002400

HOUSING

1шт.

7

LC003160

SUN GEAR

1шт.

8

LC003170

PLANETARY GEAR

3шт.

9

LC003180

SUN GEAR

1шт.

10

LC003190

PLANETARY GEAR

4шт.

11

LH005870

COLLAR

1шт.

12

LA012620

WASHER

4шт.

13

LA012630

WASHER

4шт.

14

LA012640

WASHER

3шт.

15

LW005720

COVER

1шт.

16

LA012650

BEARING LOCK NUT

1шт.

17

LB013340

BALL BEARING

2шт.

18

LB013350

NEEDLE BEARING

3шт.

19

LB013360

NEEDLE BEARING

4шт.

20

LE018070

RING

3шт.

21

LE018080

RING

4шт.

22

LK006100

PLUG

1шт.

23

154931A1

O-RING

1шт.

24

154475A1

O-RING

3шт.

25

166848A1

PLUG

2шт.

26

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

3шт.

27

160979A1

BALL

1шт.

28

161820A1

COTTER PIN

2шт.

29

154451A1

O-RING

2шт.

30

165224A1

O-RING

1шт.

31

167026A1

RING

1шт.

32

152B008Y012R

HEX SOC SCREW

2шт.

33

800-1145

SNAP RING,M45, Ext

1шт.

34

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

4шт.

35

LA012660

WASHER

1шт.

109

LZ009670

SEAL KIT

Incl. 2, 23, 24, 29, 30, 31, Also Ref. 58, 59, 60 Figure 06-04 And Ref. 75 - 78, 81, 82, 101, 102 Figure 06-05

1шт.
