(04-09) - LAMP, WORK - OFFSET BOOM

Запчасти Case CX75SR (04-09) - LAMP, WORK - OFFSET BOOM (04) - ELECTRICAL SYSTEMS

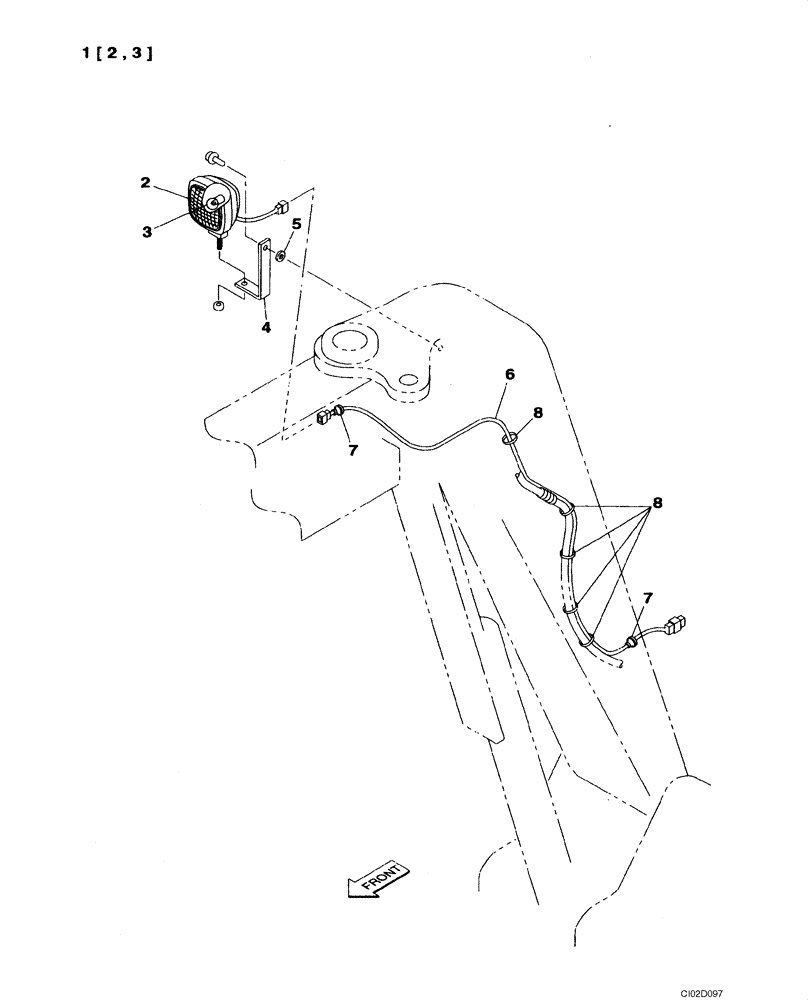

Схема запчастей Case CX75SR - (04-09) - LAMP, WORK - OFFSET BOOM (04) - ELECTRICAL SYSTEMS
8
7
4
6
7
1(2, 3)
3
2
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HHR0002

WORK LAMP

Incl. 2, 3

1шт.

2

HHR0004

LAMP BASE

1шт.

3

KHR1194

BULB

1шт.

4

KAV2161

BRACKET

1шт.

5

150811A1

WASHER

M12

1шт.

6

KAV2482

WIRE HARNESS

Incl. 7

1шт.

7

KEV0360

GROMMET

2шт.

8

150496A1

MOUNTING CLIP

1шт.
