(04-08) - LAMP, WORK - STANDARD BOOM

Запчасти Case CX75SR (04-08) - LAMP, WORK - STANDARD BOOM (04) - ELECTRICAL SYSTEMS

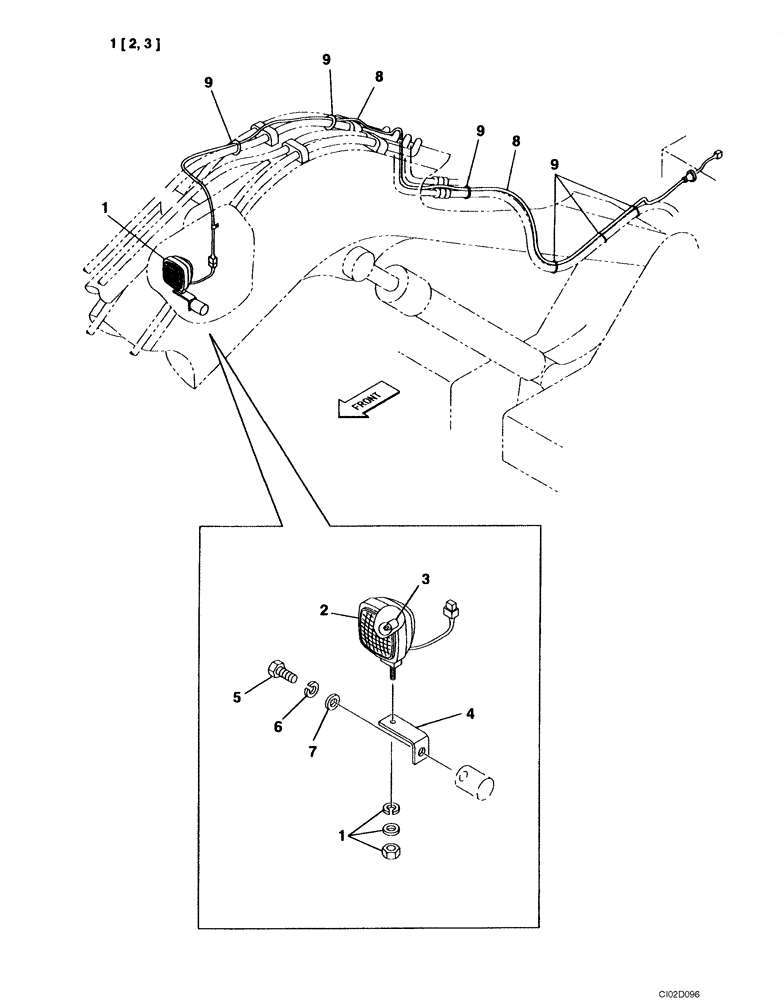

Схема запчастей Case CX75SR - (04-08) - LAMP, WORK - STANDARD BOOM (04) - ELECTRICAL SYSTEMS
1
9
9
1(2, 3)
8
1
9
9
2
7
4
6
8
3
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR2475

WORK LAMP

Incl. 2, 3

1шт.

2

KHR2476

WORK LAMP

1шт.

3

KHR2477

BULB

1шт.

4

HEV0131

BRACKET

1шт.

5

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

1шт.

6

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

1шт.

7

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

8

KAV2170

WIRE HARNESS

1шт.

9

150496A1

MOUNTING CLIP

9шт.
