Запчасти Case CX75SR (09-61) - BOOM, OFFSET - MODELS WITH LOAD HOLD (09) - CHASSIS/ATTACHMENTS

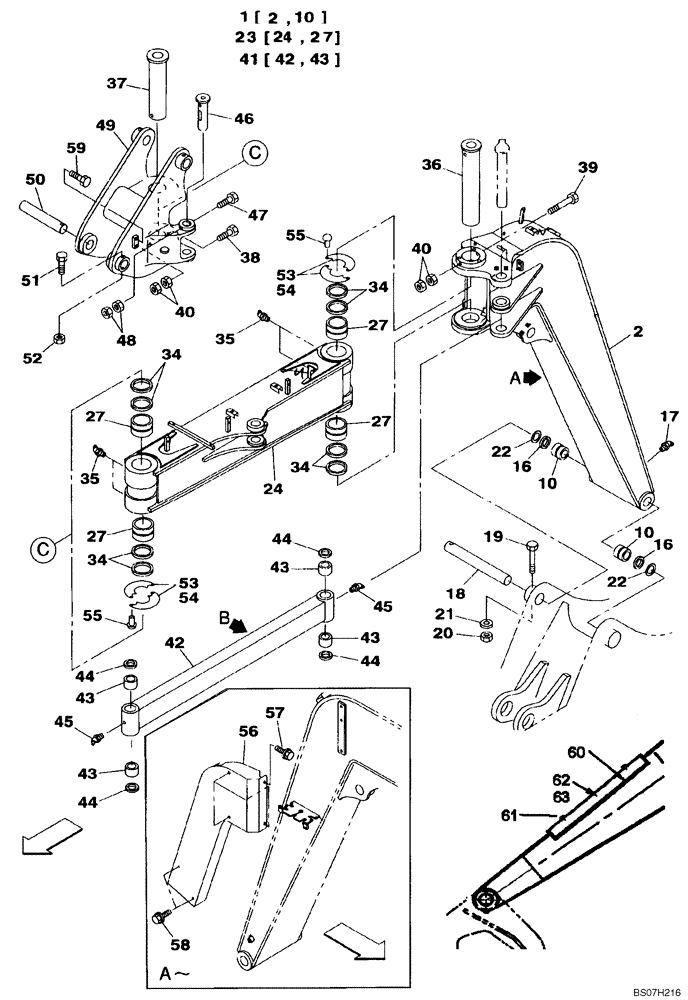

Схема запчастей Case CX75SR - (09-61) - BOOM, OFFSET - MODELS WITH LOAD HOLD (09) - CHASSIS/ATTACHMENTS
55
48
34
56
19
61
18
57
37
21
47
59
16
40
55
34
42
10
45
44
62
58
20
41
63
36
43
60
2
43
53
43
24
10
43
27
38
42
53
35
40
27
27
22
51
1
23
27
44
46
27
43
54
44
35
17
10
45
39
44
49
34
52
22
24
50
34
2
54
16

Артикул

Название

Примечание

Количество

1

KAV12740

BOOM

Incl. 2, 10, Replaces KAV2575, KAV2716

1шт.

2

NSS

NOT SOLD SEPARAT

Section, Fixed

1шт.

10

KAV2045

BUSHING

2шт.

16

162999A1

SEAL

2шт.

17

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

18

KAV2070

PIN

1шт.

19

168554A1

BOLT

1шт.

20

172R012VR

NUT

1шт.

21

150811A1

WASHER

1шт.

22

KAV0801

SHIM

1шт.

23

KAV2459

BOOM

Incl. 24, 27

1шт.

24

NSS

NOT SOLD SEPARAT

Section, Mobile

1шт.

27

168532A1

BUSHING

4шт.

34

159649A1

SEAL,100mm ID x 115mm OD x 5mm Thk

Was Qty. 8

4шт.

35

153631A1

LUBE NIPPLE,1/8"-27 NPT

4шт.

36

KAV2469

PIN

1шт.

37

KAV2468

PIN

1шт.

38

514-1034

BOLT,Hex, M16 x 1.5 x 180mm, Cl 10.9

1шт.

39

132R016Y200R

BOLT

1шт.

40

829-13416

NUT,M16 x 1.5, Cl 10

4шт.

41

KAV2426

ROD

Incl. 42, 43

1шт.

42

NSS

NOT SOLD SEPARAT

Rod, Truss

1шт.

43

166441A1

BUSHING

4шт.

44

166467A1

SEAL

4шт.

45

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

2шт.

46

KAV2470

PIN

1шт.

47

514-866

BOLT,Hex, M12 x 1.25 x 120mm, Cl 8.8, Full Thd

1шт.

48

172R012VR

NUT

2шт.

49

KAV2054

SUPPORT

1шт.

50

KAV1492

PIN

1шт.

51

514-1111

BOLT,Hex, M16 x 1.5 x 130mm, Cl 10.9

1шт.

52

829-13416

NUT,M16 x 1.5, Cl 10

1шт.

53

168621A1

SHIM

0,6 mm (0,024 in)

1шт.

54

168622A1

SHIM

1,0 mm (0,039 in)

1шт.

55

168616A1

RIVET

1шт.

56

KAV2202

COVER

Replaces KAV2135

1шт.

57

167893A1

BOLT

4шт.

58

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

2шт.

59

627-12030

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

4шт.

60

KAV2649

COVER

1шт.

61

166346A1

BOLT,Sems, M10

2шт.

62

KAP1559

DECAL

1шт.

63

KHR4143

COVER

1шт.

Выбрано товаров: 43
