(09-11) - FRAMES, COVERS

Запчасти Case CX75SR (09-11) - FRAMES, COVERS (09) - CHASSIS/ATTACHMENTS

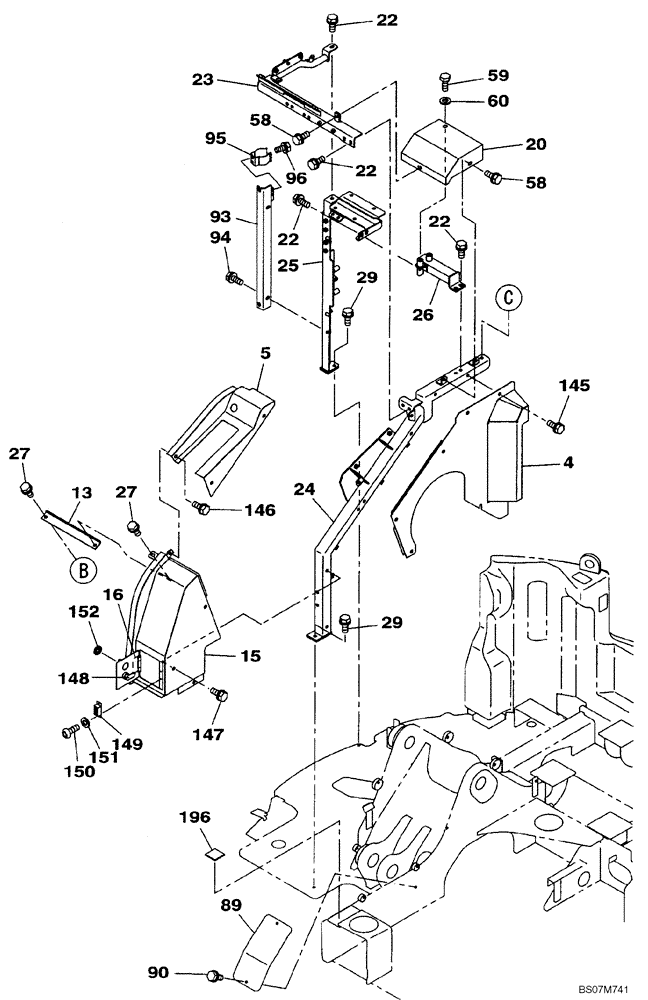

Схема запчастей Case CX75SR - (09-11) - FRAMES, COVERS (09) - CHASSIS/ATTACHMENTS
26
151
22
148
4
23
145
149
96
89
60
29
22
15
94
147
58
24
27
146
16
196
152
27
22
25
150
20
5
95
58
93
22
13
29
59
90
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

4

KAN12071Y2

COVER

Replaces KAN12070

1шт.

5

KAN11301Y2

COVER

Replaces KAN11300

1шт.

13

KAN3357

BRACKET

1шт.

15

KAN3642Y2

COVER

Replaces KAN3642

1шт.

16

KAN3271

HINGE

1шт.

20

KAN11931Y2

COVER

Replaces KAN11930, KAN11930Y2

1шт.

KAN12361

FRAME, HOUSE, Incl. Ref. 22, 23, 24, 25, 26

1шт.

22

166052A1

BOLT

M10X25

7шт.

23

KAN11240

SUPPORT ASSY.

1шт.

24

KAN11921

SUPPORT ASSY.

Replaces KAN11920

1шт.

25

KAN11900

SUPPORT ASSY.

1шт.

26

KAN11911

SUPPORT

Replaces KAN11910

1шт.

27

166052A1

BOLT

M10X25

2шт.

29

166052A1

BOLT

M10X25

2шт.

58

166052A1

BOLT

M10X25

2шт.

59

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

1шт.

60

151977A1

WASHER

1шт.

89

KAN12230Y2

COVER

Replaces KAN12230

1шт.

90

166052A1

BOLT

M10X25

2шт.

93

KAN12420

BRACKET

1шт.

94

166052A1

BOLT

M10X25

2шт.

95

152772A1

HOLDER

1шт.

95a

KHN3548

PLATE

Used with Ref. 95, Not Shown

1шт.

96

166351A1

BOLT,Sems, M10 x 20mm

M10X20

2шт.

145

166052A1

BOLT

M10X255

6шт.

146

166052A1

BOLT

M10X25

3шт.

147

166052A1

BOLT

M10X25

2шт.

148

KNN0469

LOCK

1шт.

149

KBR0261

MAGNET

1шт.

150

145N003S008R

SCREW,Pan Hd, M3 x 8mm

M3X8

2шт.

151

892-11003

LOCK WASHER,M3

2шт.

152

159656A1

GROMMET

1шт.

196

KAN3475

RUBBER SEAL

1шт.
