(08-51) - CYLINDER ASSY, DOZER BLADE - MODELS WITHOUT LOAD HOLD

Запчасти Case CX75SR (08-51) - CYLINDER ASSY, DOZER BLADE - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

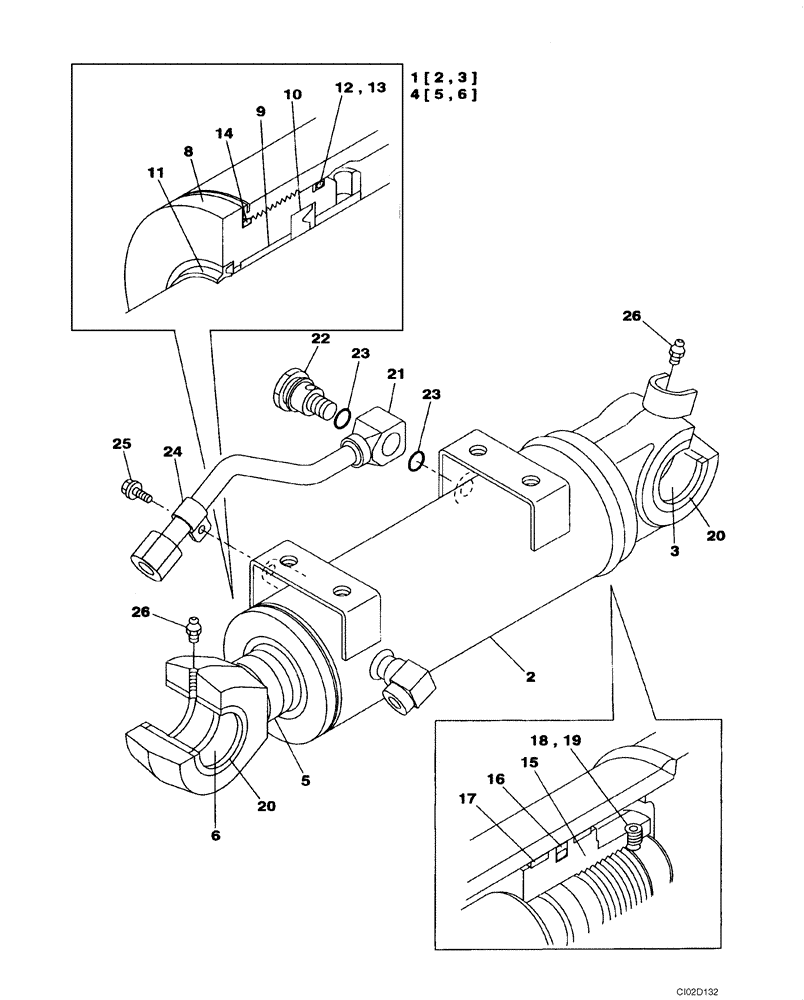

Схема запчастей Case CX75SR - (08-51) - CYLINDER ASSY, DOZER BLADE - MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
26
3
19
16
9
10
1
23
20
22
2
24
11
15
6
2
17
6
4
23
21
5
14
20
12
26
3
25
8
13
18
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2085

HYDRAULIC CYLINDER

Dozer Blade; Incl. 1 - 26

1шт.

1

LR00781

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

166834A1

BUSHING

1шт.

4

LB00720

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

168234A1

BUSHING

1шт.

8

LU00149

CYLINDER END CAP

1шт.

9

LB00722

BACK-UP RING

1шт.

10

168230A1

SEALING RING

1шт.

11

168232A1

WIPER SEAL

1шт.

12

154713A1

O-RING

1шт.

13

LE00492

O-RING

1шт.

14

154719A1

O-RING

1шт.

15

LJ00892

JACK PISTON

1шт.

16

160823A1

SEALING RING

SEALRING

1шт.

17

LE00943

GUIDE RING

2шт.

18

156222A1

SCREW

1шт.

19

155976A1

BALL

1шт.

20

166467A1

SEAL

4шт.

21

LR00783

PIPE

1шт.

22

LK00352

PLUG

1шт.

23

155095A1

O-RING

2шт.

24

LS00170

COLLAR

1шт.

25

LA00789

BOLT,Spcl

1шт.

26

153630A1

LUBE NIPPLE

Grease

2шт.

LZ00474

SEAL KIT

Incl. 10 - 14, 16, 17

1шт.
