(08-31) - CYLINDER ASSY, STANDARD BOOM - MODELS WITH LOAD HOLD

Запчасти Case CX75SR (08-31) - CYLINDER ASSY, STANDARD BOOM - MODELS WITH LOAD HOLD (08) - HYDRAULICS

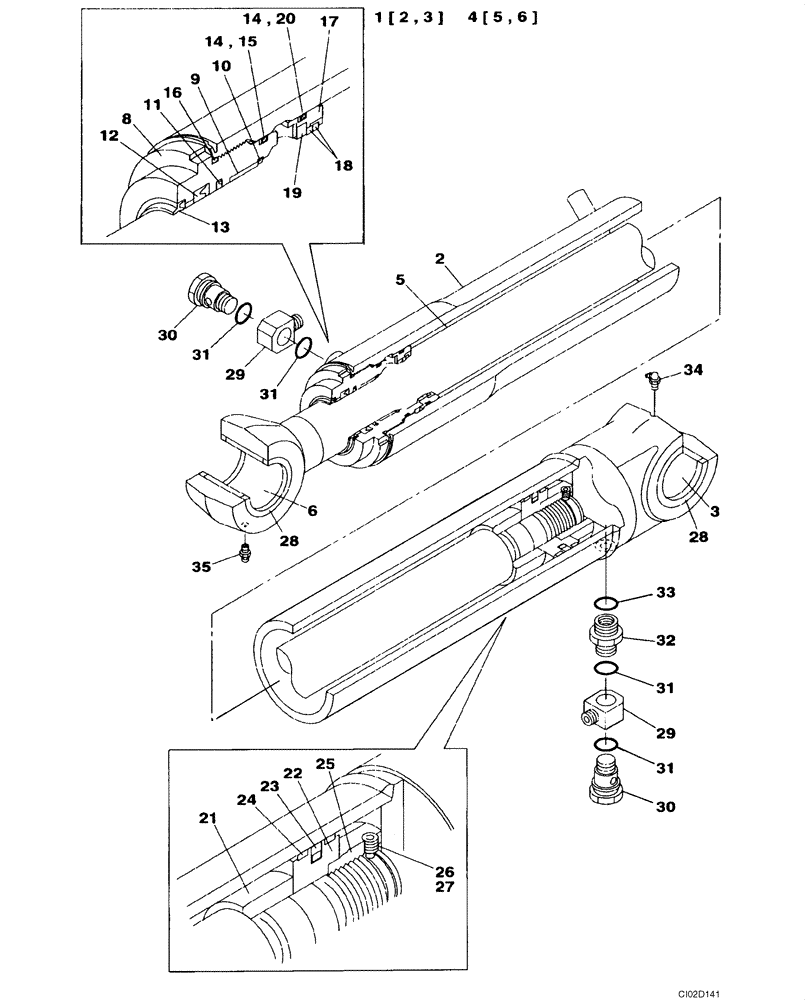

Схема запчастей Case CX75SR - (08-31) - CYLINDER ASSY, STANDARD BOOM - MODELS WITH LOAD HOLD (08) - HYDRAULICS
17
4 (5, 6)
6
21
31
31
31
24
16
23
1 (2, 3)
29
33
34
30
32
10
14
19
30
29
26
15
5
8
20
13
28
18
12
27
35
31
11
3
28
14
9
22
2
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2435

HYDRAULIC CYLINDER

Boom; Incl. 1 - 35

1шт.

1

LR00903

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

166831A1

BUSHING

1шт.

4

LB00806

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

166831A1

BUSHING

1шт.

8

LU00134

CYLINDER END CAP

1шт.

9

155433A1

BUSHING

1шт.

10

155699A1

RING, SNAP

RING SNAP

1шт.

11

LE00857

RING

1шт.

12

155130A1

RING

1шт.

13

LE00420

SEAL

1шт.

14

154733A1

O-RING

2шт.

15

LE00906

BACK-UP RING

1шт.

16

154741A1

O-RING

1шт.

17

LS00180

HOLDER

1шт.

18

LE00931

SEAL

2шт.

19

LH00298

COLLAR

1шт.

20

155252A1

RING

1шт.

21

LE01009

BACK-UP RING

1шт.

22

LJ00866

JACK PISTON

1шт.

23

155310A1

SEALING RING

1шт.

24

LE00907

GUIDE RING

2шт.

25

LA00773

SPECIAL NUT

1шт.

26

156223A1

SET SCREW

1шт.

27

155977A1

BALL

1шт.

28

164445A1

RING

Replaces LE00737

4шт.

29

LK00419

HYD CONNECTOR

2шт.

30

LK00348

PLUG

2шт.

31

154515A1

O-RING

4шт.

32

LK00350

FITTING

1шт.

33

154503A1

O-RING

1шт.

34

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

35

153630A1

LUBE NIPPLE

1шт.

LZ00470

SEAL KIT

Incl. 11 - 16, 20, 23

1шт.
