(09-14) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT

Запчасти Case CX75SR (09-14) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS

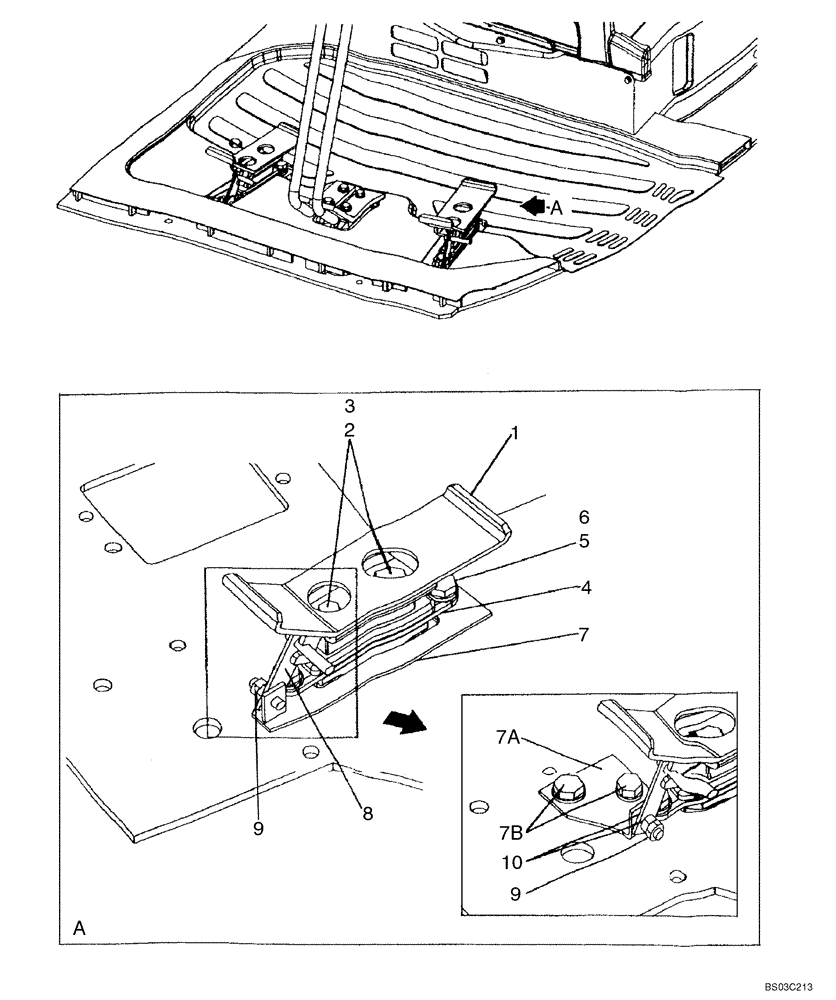

Схема запчастей Case CX75SR - (09-14) - CONTROL, PEDAL, OPTIONAL - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS
4
7a
1
7
8
2
10
5
9
3
9
7b
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2229

PEDAL

Foot

1шт.

2

162571A1

BOLT,High Strength, M8 x 16mm

2шт.

3

159500A1

WASHER

2шт.

4

KHJ1994

CONTROL BLOCK

See Figure 08-76

1шт.

5

150548A1

BOLT,High Strength, Hex, M10 x 20mm

M10 x 20; 10,9

2шт.

6

150604A1

WASHER

2шт.

7

KHJ2230

SUPPORT

No Longer Available; Order KHJ2568, REF 7A

1шт.

7a

KHJ2568

BRACKET

Incl. 7B

1шт.

7b

166346A1

BOLT,Sems, M10

2шт.

8

KHJ2231

LEVER

1шт.

9

157770A1

NUT

2шт.

10

157558A1

WASHER

2шт.
