(09-09) - FRAMES, COVERS - PARTITION

Запчасти Case CX75SR (09-09) - FRAMES, COVERS - PARTITION (09) - CHASSIS/ATTACHMENTS

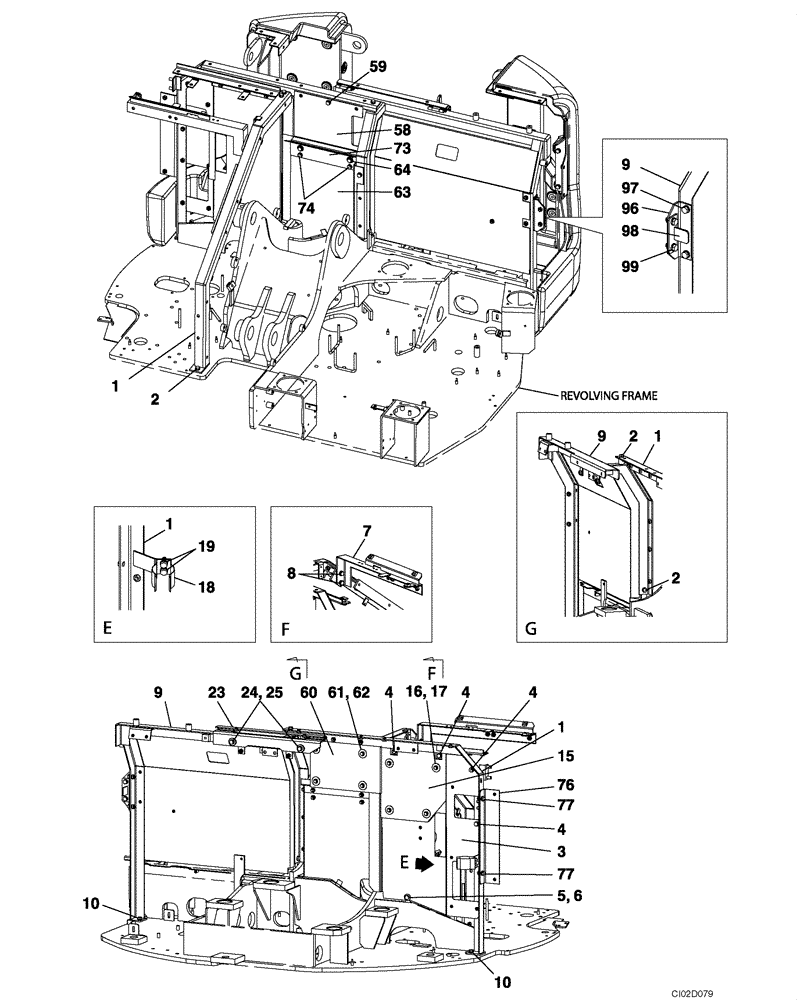

Схема запчастей Case CX75SR - (09-09) - FRAMES, COVERS - PARTITION (09) - CHASSIS/ATTACHMENTS
23
1
3
2
10
5,6
4
24, 25
99
9
58
59
8
98
74
76
9
19
77
73
61, 62
60
77
1
10
96
1
9
63
4
1
16, 17
64
4
18
97
7
2
15
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAN3528

FRAME ASSY

1шт.

2

166052A1

BOLT

3шт.

3

KAN3533

COVER

1шт.

4

166052A1

BOLT

4шт.

5

627-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 10.9, Full Thd

1шт.

6

151977A1

WASHER

1шт.

7

KAN3358

FRAME ASSY

1шт.

8

166052A1

BOLT

2шт.

9

KAN3529

FRAME ASSY

1шт.

10

166052A1

BOLT

2шт.

15

KAN3496

GLASS

1шт.

16

166345A1

BOLT

4шт.

17

163356A1

WASHER

4шт.

18

152772A1

HOLDER

1шт.

19

166052A1

BOLT

2шт.

23

KAN3530

HINGE

1шт.

24

166347A1

BOLT,Sems, M10 x 30mm

2шт.

25

150900A1

WASHER

2шт.

58

KAN3513

COVER

1шт.

59

166052A1

BOLT

1шт.

60

KAN3514

INSULATOR

1шт.

61

166345A1

BOLT

4шт.

62

163356A1

WASHER

4шт.

63

KAN3532

COVER

1шт.

64

166052A1

BOLT

3шт.

73

KAN3528

FRAME ASSY

1шт.

74

166052A1

BOLT

2шт.

76

KAN3422

BRACKET

1шт.

77

166052A1

BOLT

2шт.

96

KAN3519

BRACKET

1шт.

97

166052A1

BOLT

2шт.

98

KAN3520

BRACKET

1шт.

99

166052A1

BOLT

2шт.
