(09-08) - FRAMES, COVERS - COUNTERWEIGHT, TURNTABLE

Запчасти Case CX75SR (09-08) - FRAMES, COVERS - COUNTERWEIGHT, TURNTABLE (09) - CHASSIS/ATTACHMENTS

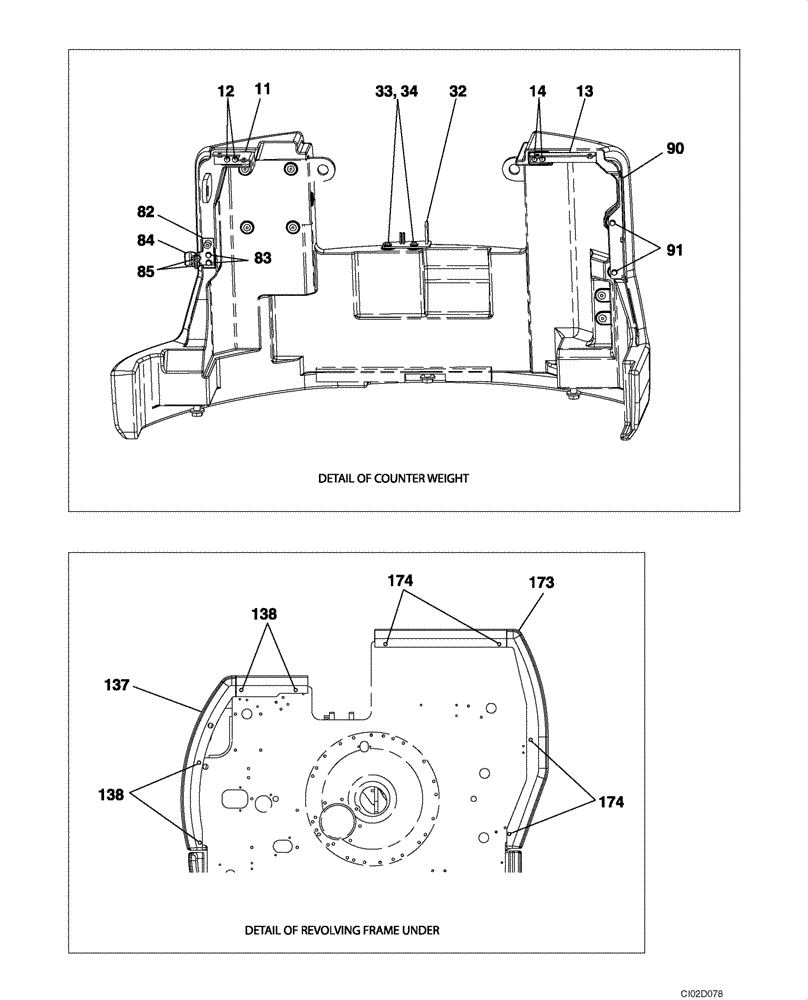

Схема запчастей Case CX75SR - (09-08) - FRAMES, COVERS - COUNTERWEIGHT, TURNTABLE (09) - CHASSIS/ATTACHMENTS
83
82
90
173
33, 34
11
138
13
14
174
84
174
138
137
12
91
85
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

11

KAN3494

FRAME ASSY

1шт.

12

166052A1

BOLT

2шт.

13

KAN3495

FRAME ASSY

1шт.

14

166052A1

BOLT

2шт.

32

KAN11860

BRACKET

Replaces KAN3501

1шт.

33

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

2шт.

34

151977A1

WASHER

2шт.

82

KAN3517

BRACKET

1шт.

83

166052A1

BOLT

2шт.

84

KAN3423

BRACKET

1шт.

85

166052A1

BOLT

2шт.

90

KAN3518

BRACKET

1шт.

91

166052A1

BOLT

2шт.

137

KAN3337Y2

COVER

1шт.

138

KHN3029

BOLT,Spcl

4шт.

173

KAN3348Y2

COVER

1шт.

174

KHN3029

BOLT,Spcl

4шт.

Выбрано товаров: 17
