(09-05) - COUNTERWEIGHT - SOUNDPROOFING

Запчасти Case CX75SR (09-05) - COUNTERWEIGHT - SOUNDPROOFING (09) - CHASSIS/ATTACHMENTS

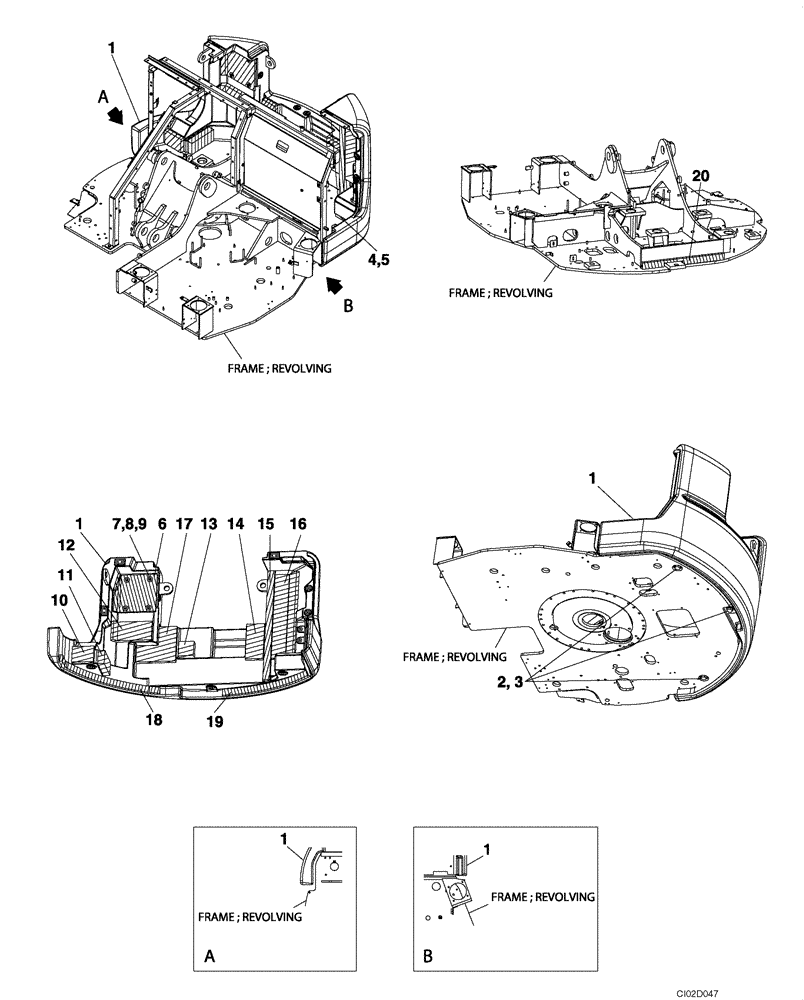

Схема запчастей Case CX75SR - (09-05) - COUNTERWEIGHT - SOUNDPROOFING (09) - CHASSIS/ATTACHMENTS
1
19
2, 3
13
7, 8, 9
14
1
6
1
1
15
1
16
4, 5
17
11
12
20
10
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAB0785Y2

WEIGHT PACKAGE

1шт.

2

827-24080

BOLT,Hex, M24 x 3 x 80mm, Cl 10.9

3шт.

3

KHB0138

WASHER

3шт.

4

166313A1

SHIM

1шт.

5

166314A1

SHIM

1шт.

6

KAB0800

RUBBER INSULATOR

1шт.

7

KAB0801

SPACER

4шт.

8

163356A1

WASHER

4шт.

9

167182A1

BOLT,Sems, M8 x 25mm

4шт.

10

KAB0802

FOAM INSULATION

1шт.

11

KAB0803

FOAM INSULATION

1шт.

12

KAB0804

FOAM INSULATION

1шт.

13

KAB0805

FOAM INSULATION

1шт.

14

KAB0806

FOAM INSULATION

1шт.

15

KAB0807

FOAM INSULATION

1шт.

16

KAB0808

FOAM INSULATION

1шт.

17

KAB0809

FOAM INSULATION

1шт.

18

KAB0810

SEAL

1шт.

19

KAB0811

SEAL

1шт.

20

KAB0812

SEAL

1шт.
